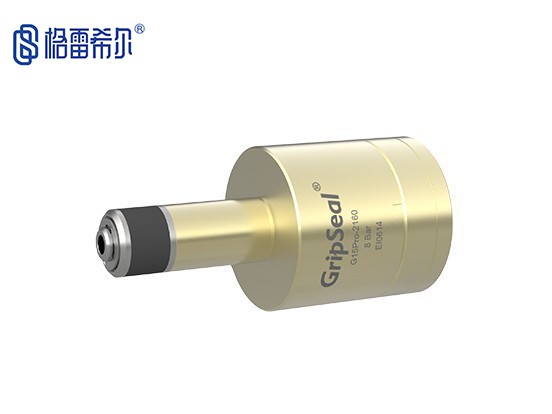

G15Pro系列管内径智能连接器

G15Pro系列管内径智能连接器

G15Pro系列管内径智能连接器

G15Pro系列管内径智能连接器

G15Pro系列管内径智能连接器

G15Pro系列管内径智能连接器

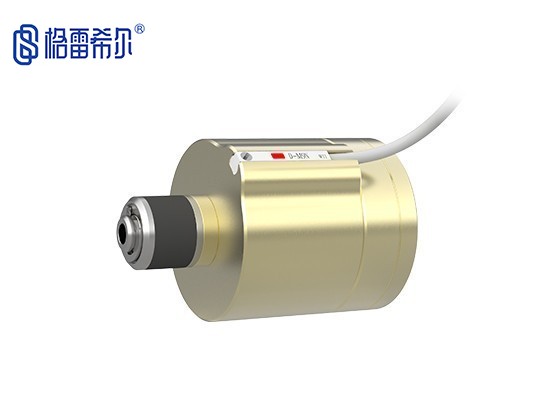

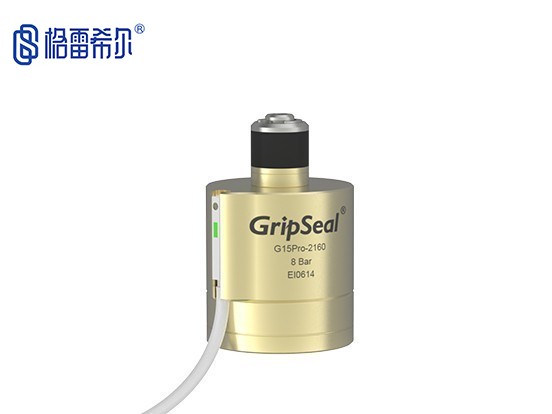

G15 Pro系列相较于传统的 G15系列连接器,外部挂载了一个磁力传感器,能更加精确的追踪连接器的驱动情况,密封圈的膨胀情况,消除因密封不到位导致的错误连接,提高自动化检测效率。
服务热线: 0755-86215125

产品参数

Product parameters

最大操作压力 从真空到8Bar
密封范围 10mm-34mm
最小插入深度 1,2号主体:15mm,3,4号主体:30mm
流量接口 G1/8;G1/4;G1/2
主体材料 铝合金,不锈钢
主密封圈材质 氯丁橡胶,硅橡胶
内部密封圈材质 丁腈橡胶
操作温度 -20℃-120℃
G15Pro系列管内径智能连接器

产品视频

Product video

G15Pro系列管内径智能连接器操作视频

产品特点

Product parameters

产品特点

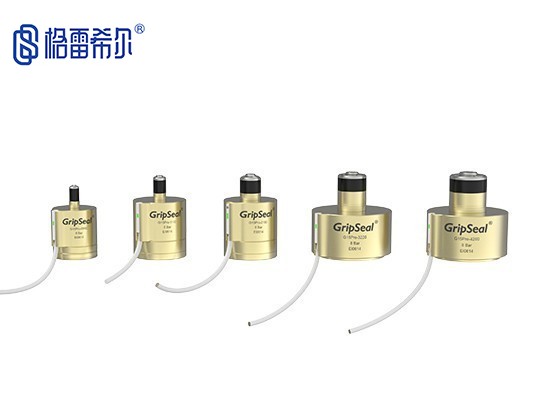

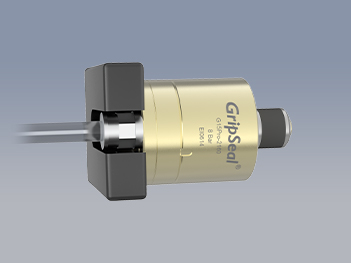

灵活定制,避免体积干涉

产品特点

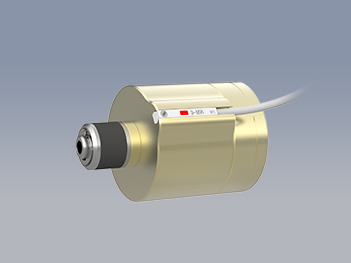

位置传感器,实时反馈内部活塞是否动作

产品特点

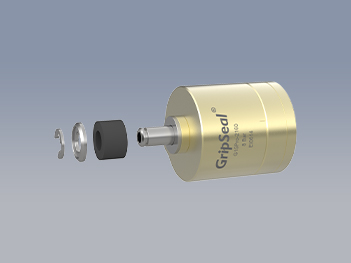

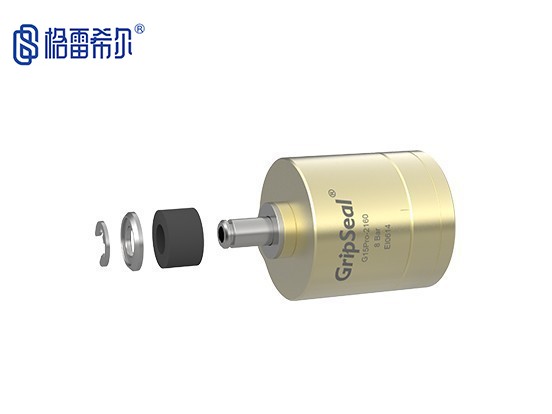

密封圈快速更换:维护简单,延长使用寿命

产品特点

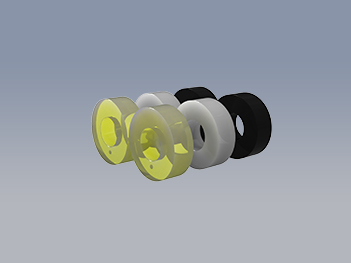

密封圈材料:材质可选,满足客户不同要求

产品特点

自动化操作:效率更高,测试结果更稳定

操作方法

Operation method

resource/images/70b3036004b140a59363b85de99fb7fc_7.jpg

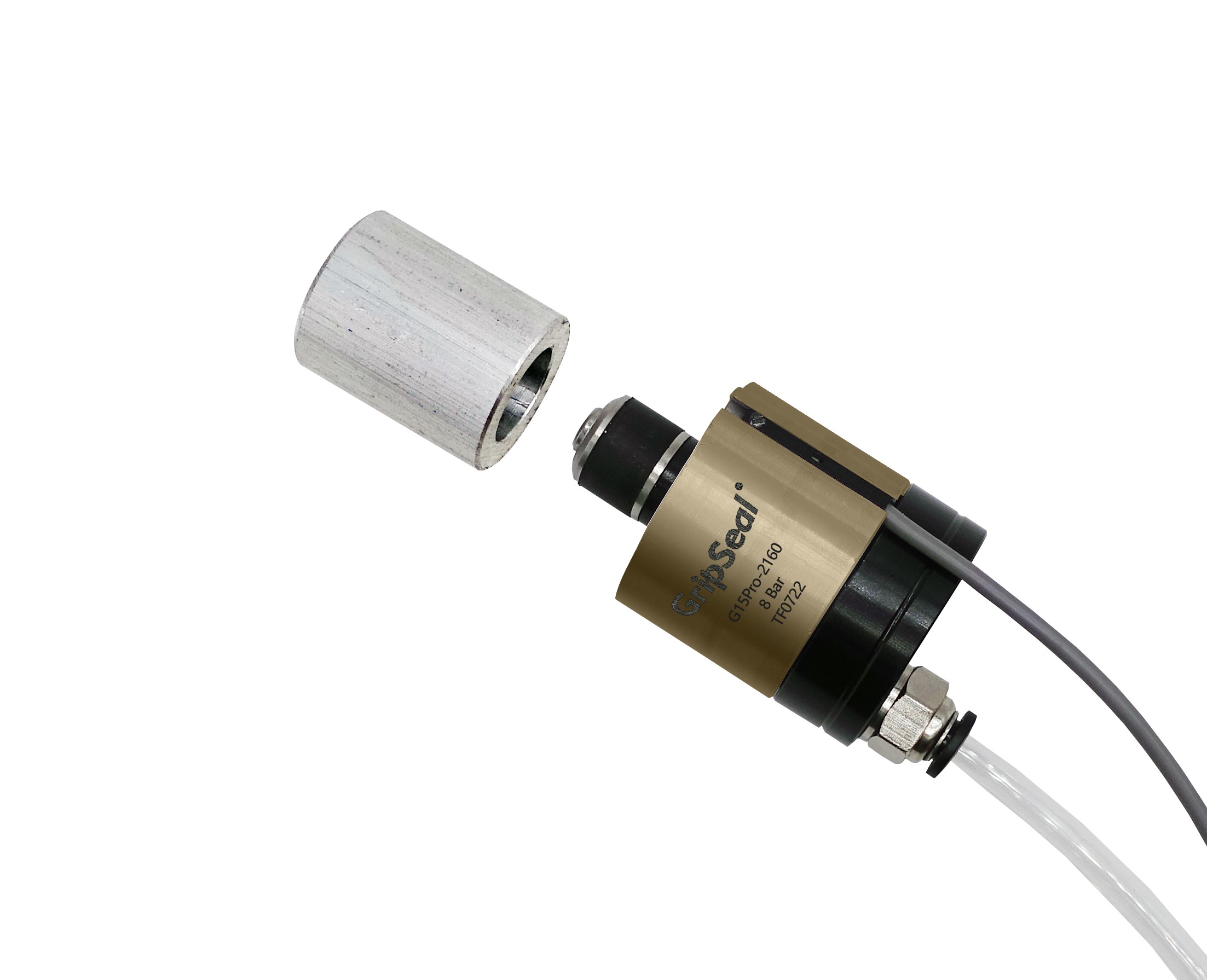

第一步

固定G15Pro到气缸夹具上,并连接好驱动接口(4-6bar)和测试接口(测试压力不超过最大工作压力),并按照传感器设置调节好传感器的位置。气缸推动G15Pro连接器到密封位置,确保主密封圈在被测试产品的内径范围内。

resource/images/70b3036004b140a59363b85de99fb7fc_9.jpg

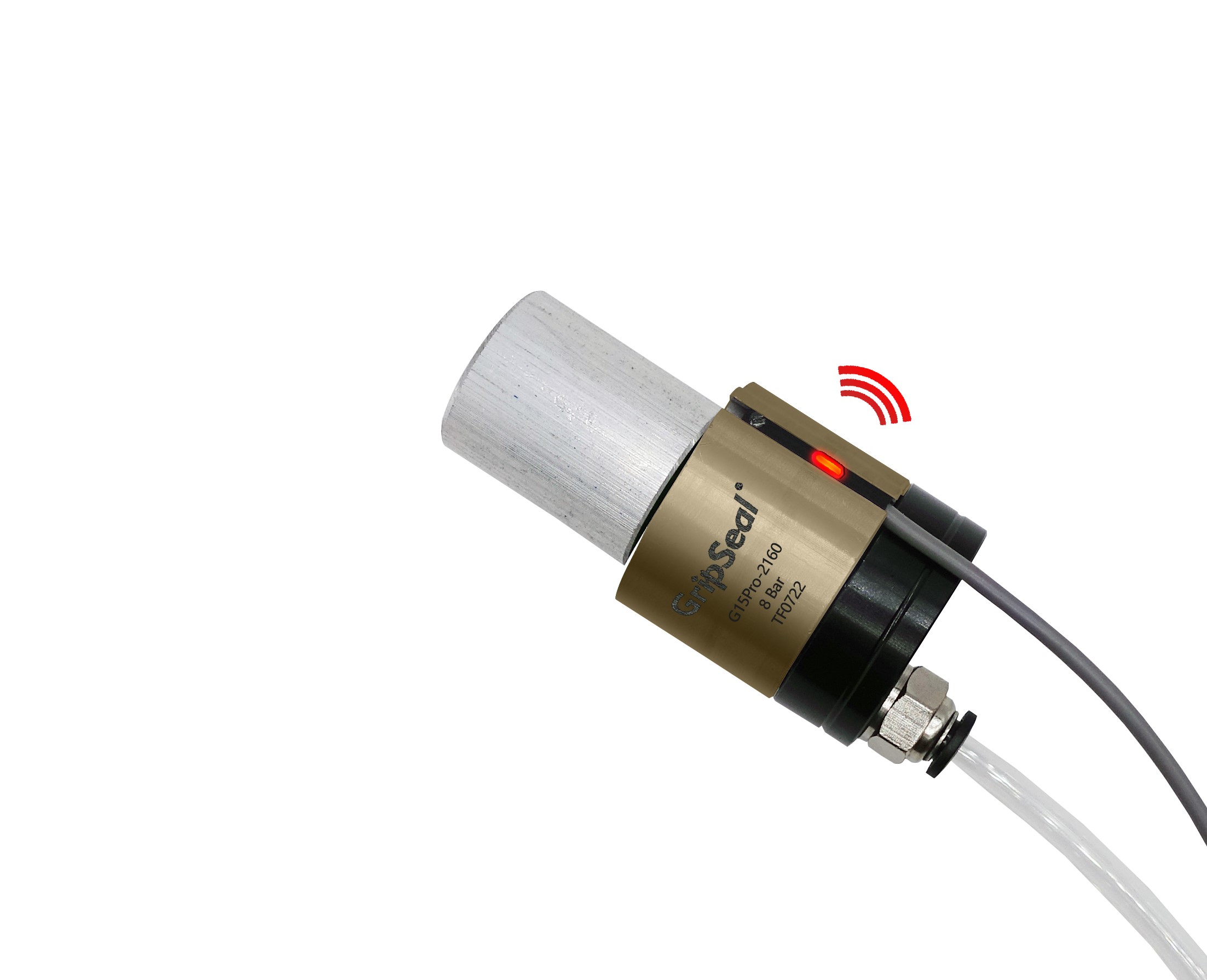

第二步

给驱动接口加压,主密封圈会内涨密封被测试产品的内径,传感器灯亮起。给测试接口通测试气体或是其他媒体,开始测试,直到测试完成。

resource/images/70b3036004b140a59363b85de99fb7fc_11.jpg

第三步

给驱动接口泄压,传感器灯熄灭,停留0.5-1秒。气缸退回G15连接器到初始位置,按2-6准备下一次的测试。

格雷希尔GripSeal无忧服务

Worry free service

无忧试用

无忧试用

为客户免费提供各种标准连接器的试用,无需承担任何费用,也不需要有购买负担,只为消除每个测试环节的不确定性。

无忧质保

无忧质保

每一个格雷希尔的连接器都需要在受控的体系下经过严格检验,并为质保期内的客户提供快速的替换和备件服务,确保客户测试工序的连续性是我们努力的目标。

无忧退换货

无忧退换货

为客户定错的型号提供免费换货或是退货的服务。

翻新和回收计划

翻新和回收计划

为客户节省每一分投资,降低整个使用周期内的成本。

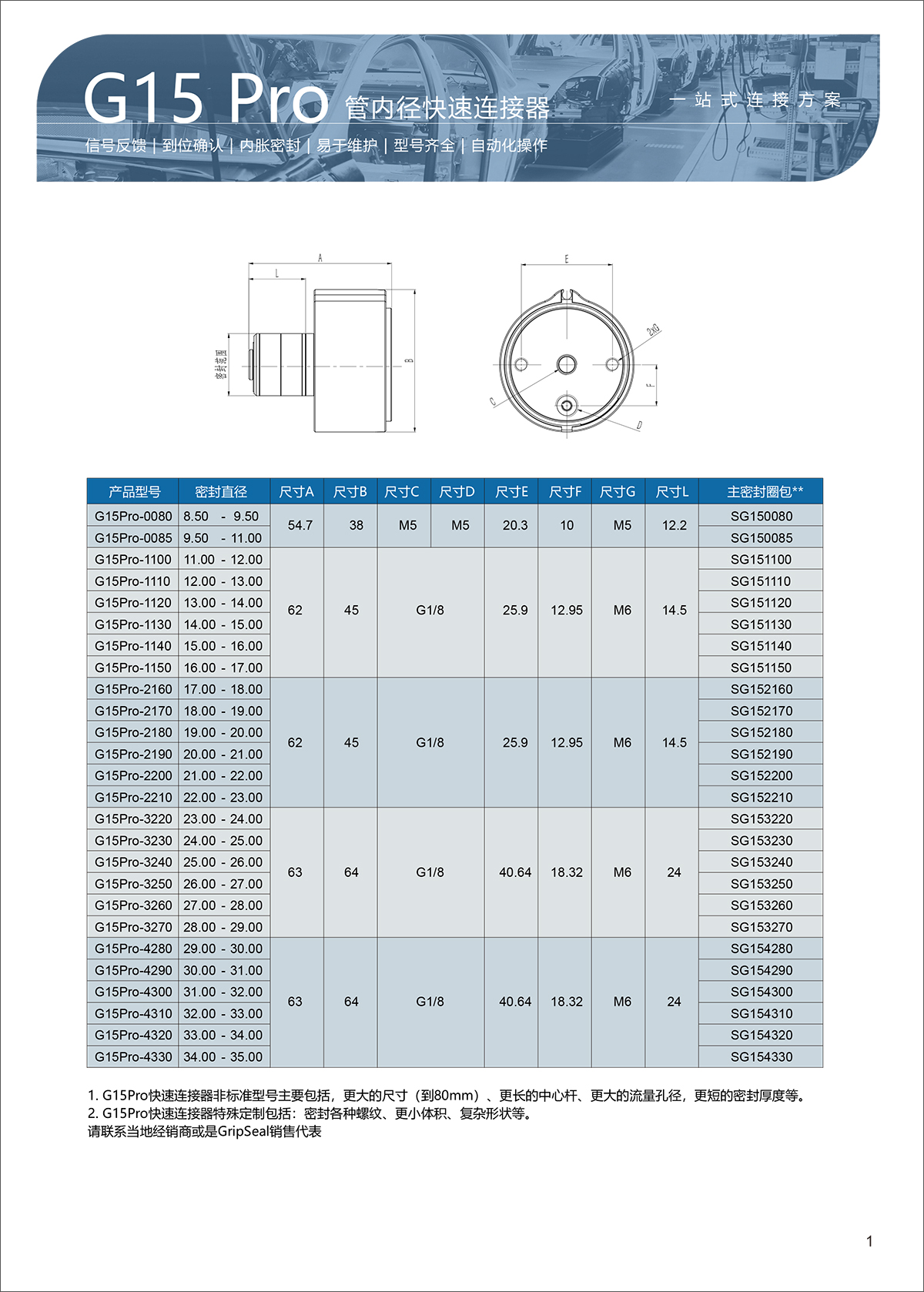

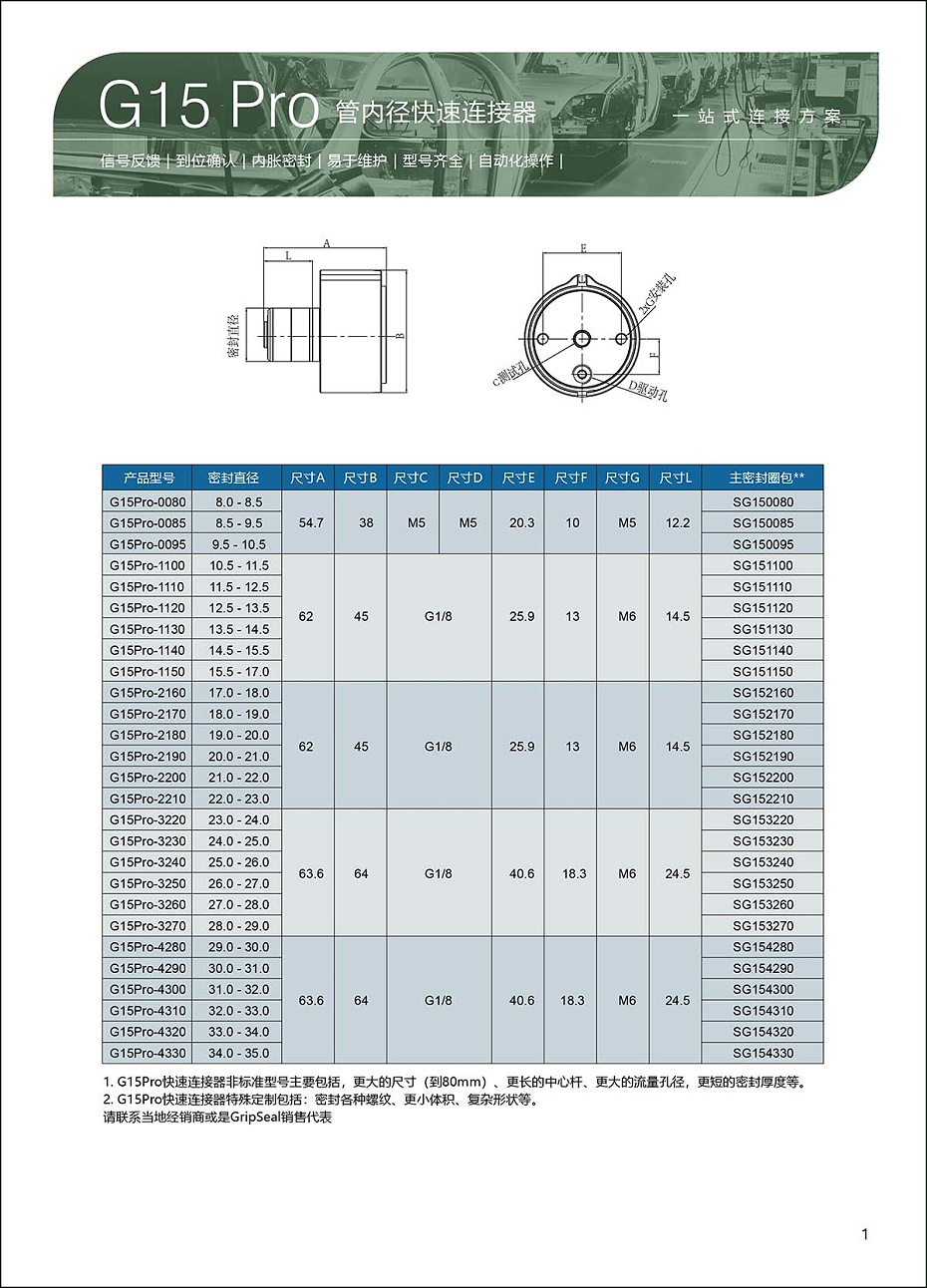

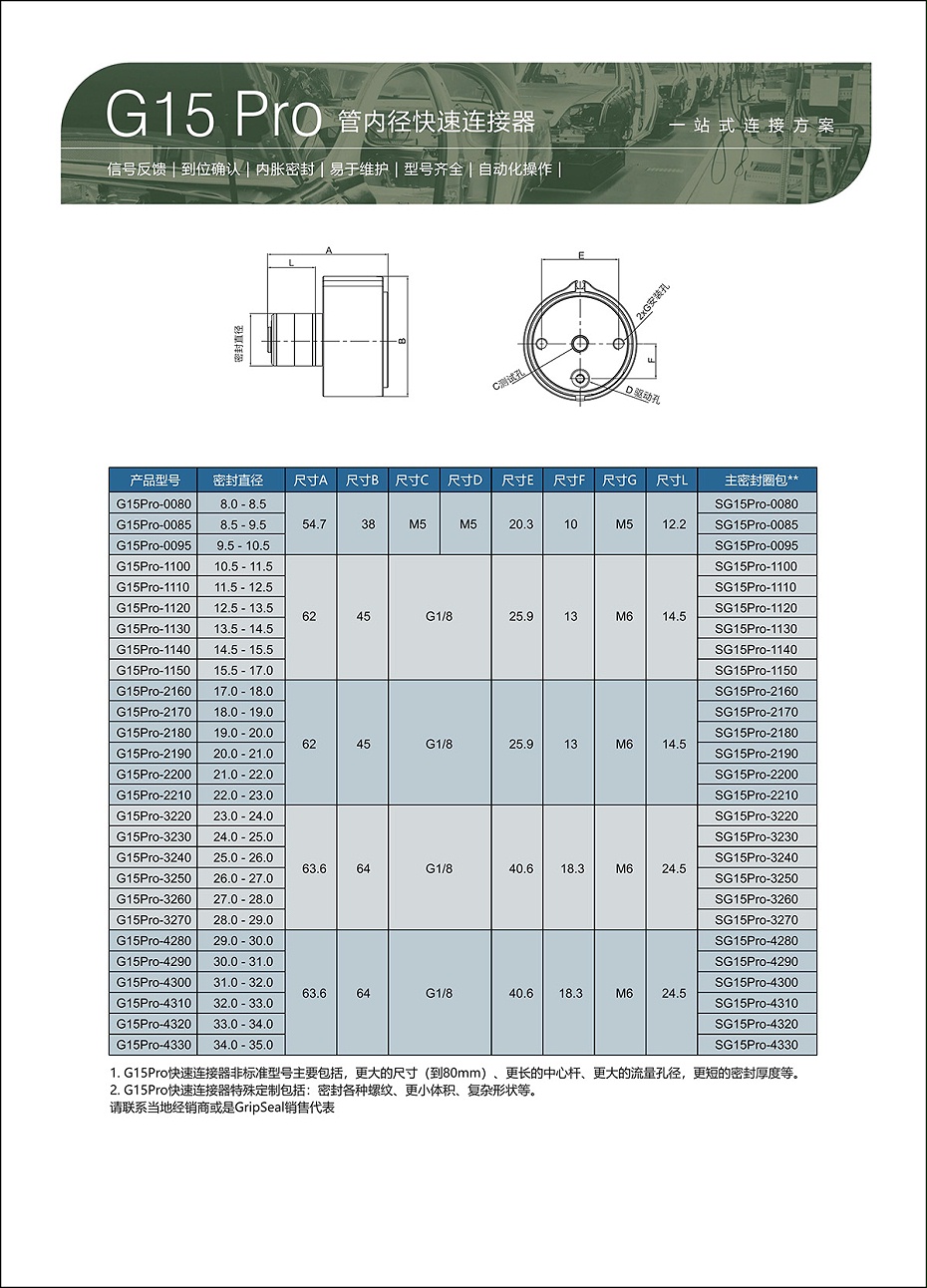

G15Pro-选型表
