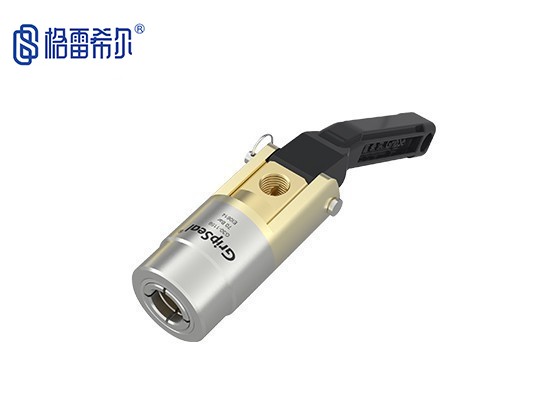

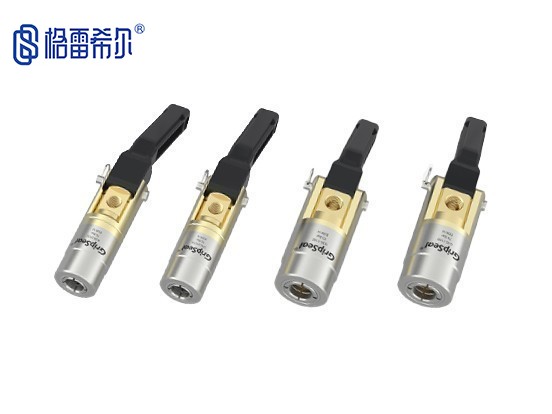

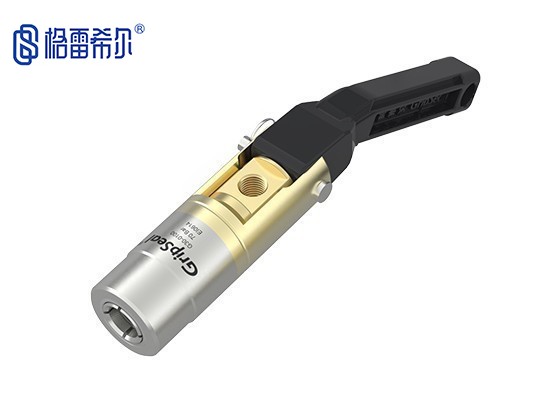

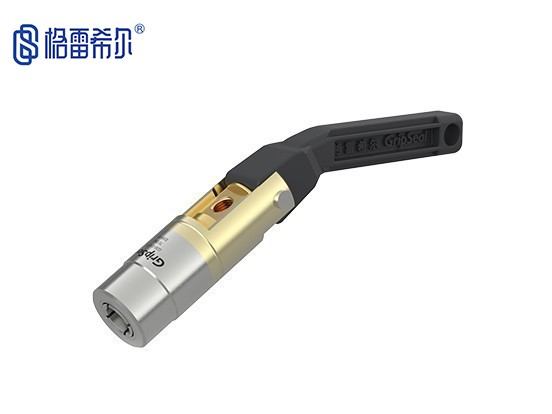

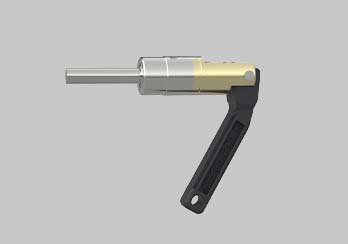

G30系列高压管外径密封连接器

G30系列高压管外径密封连接器

G30系列高压管外径密封连接器

G30系列高压管外径密封连接器

G30系列高压管外径密封连接器

G30系列高压管外径密封连接器

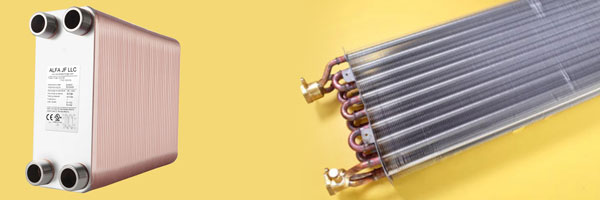

G30系列连接器是一款高压应用连接器,是密封各类铜管、钢管和铝管外径连接方案,应用于制冷、新能源行业,如热交换器、压力容器、仪器、仪表、电机控制器冷却板等
服务热线: 0755-86215125
  • 产品详情
  • 产品选型表

产品参数

Product parameters

最大操作压力 从真空到70Bar
密封范围 6mm-20mm
最小插入深度 25mm
流量接口 ZG1/8或ZG1/4
主体材料 铝合金,不锈钢,尼龙
主密封圈材质 氟橡胶
内部密封圈材质 丁腈橡胶
操作温度 -20℃-120℃
G30系列高压管外径密封连接器

产品视频

Product video

G30系列高压管外径密封连接器操作视频

产品特点

Product parameters

产品特点

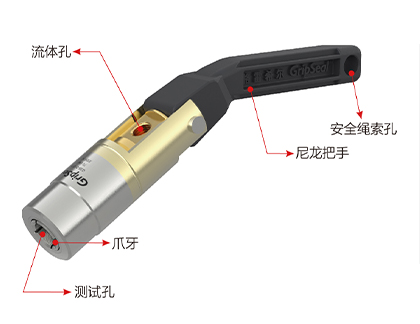

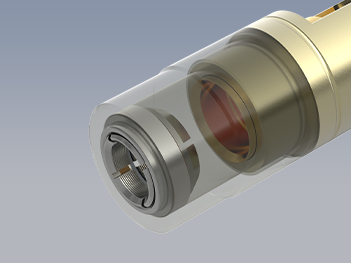

高硬度锁紧爪牙:具有锁紧爪牙,能够牢牢的抓住管件外壁,提高耐压上限

产品特点

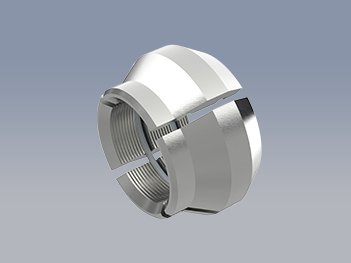

横纹特征:锁紧爪牙上有细小的横纹,能够增大受力面积,提供更牢靠的抓紧力

产品特点

自动回位:让操作更省力,降低卡壳风险,提高操作效率

产品特点

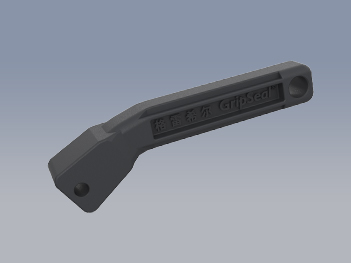

尼龙把手:符合人体工程学设计,把握更舒适

产品特点

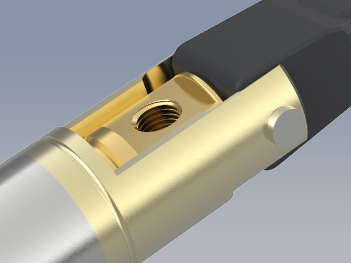

管锥螺纹流体孔:符合国际标准,国内常用,相关配件易得,更易密封

操作方法

Operation method

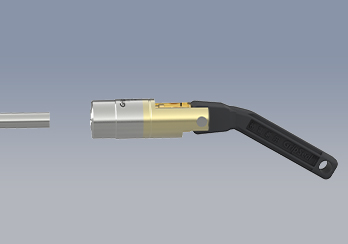

G30快速连接器操作图

第一步

将测试件插入连接器的测试口内

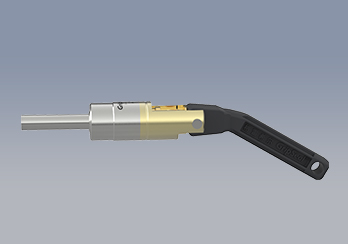

G30快速连接器操作图

第二步

将测试件插入测试孔底部

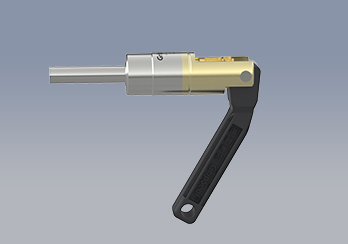

第三步

第三步

扳动把手,此时测试件被锁紧在测试孔内,完成密封

格雷希尔GripSeal无忧服务

Worry free service

无忧试用

无忧试用

为客户免费提供各种标准连接器的试用,无需承担任何费用,也不需要有购买负担,只为消除每个测试环节的不确定性。

无忧质保

无忧质保

每一个格雷希尔的连接器都需要在受控的体系下经过严格检验,并为质保期内的客户提供快速的替换和备件服务,确保客户测试工序的连续性是我们努力的目标。

无忧退换货

无忧退换货

为客户定错的型号提供免费换货或是退货的服务。

翻新和回收计划

翻新和回收计划

为客户节省每一分投资,降低整个使用周期内的成本。

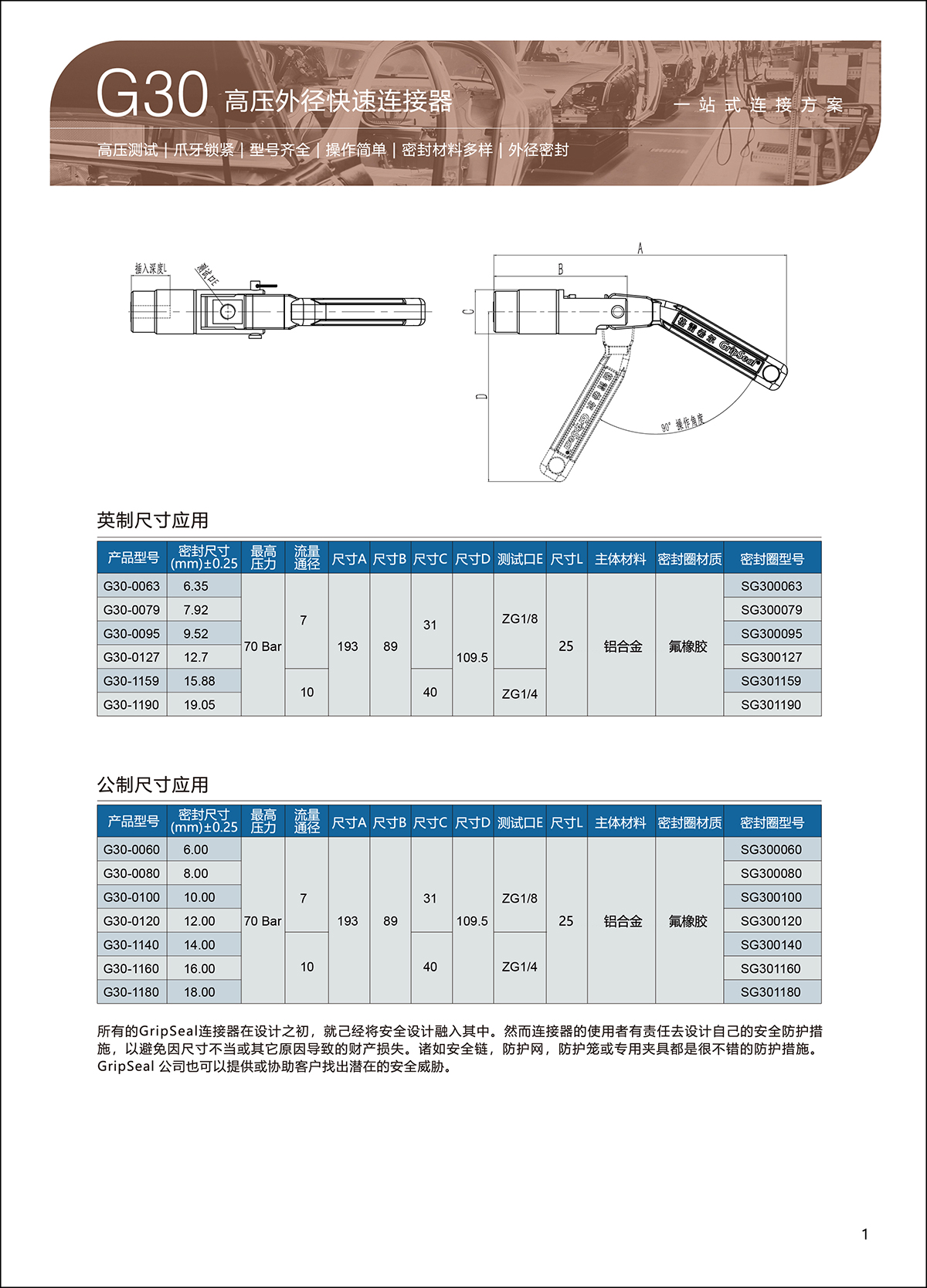

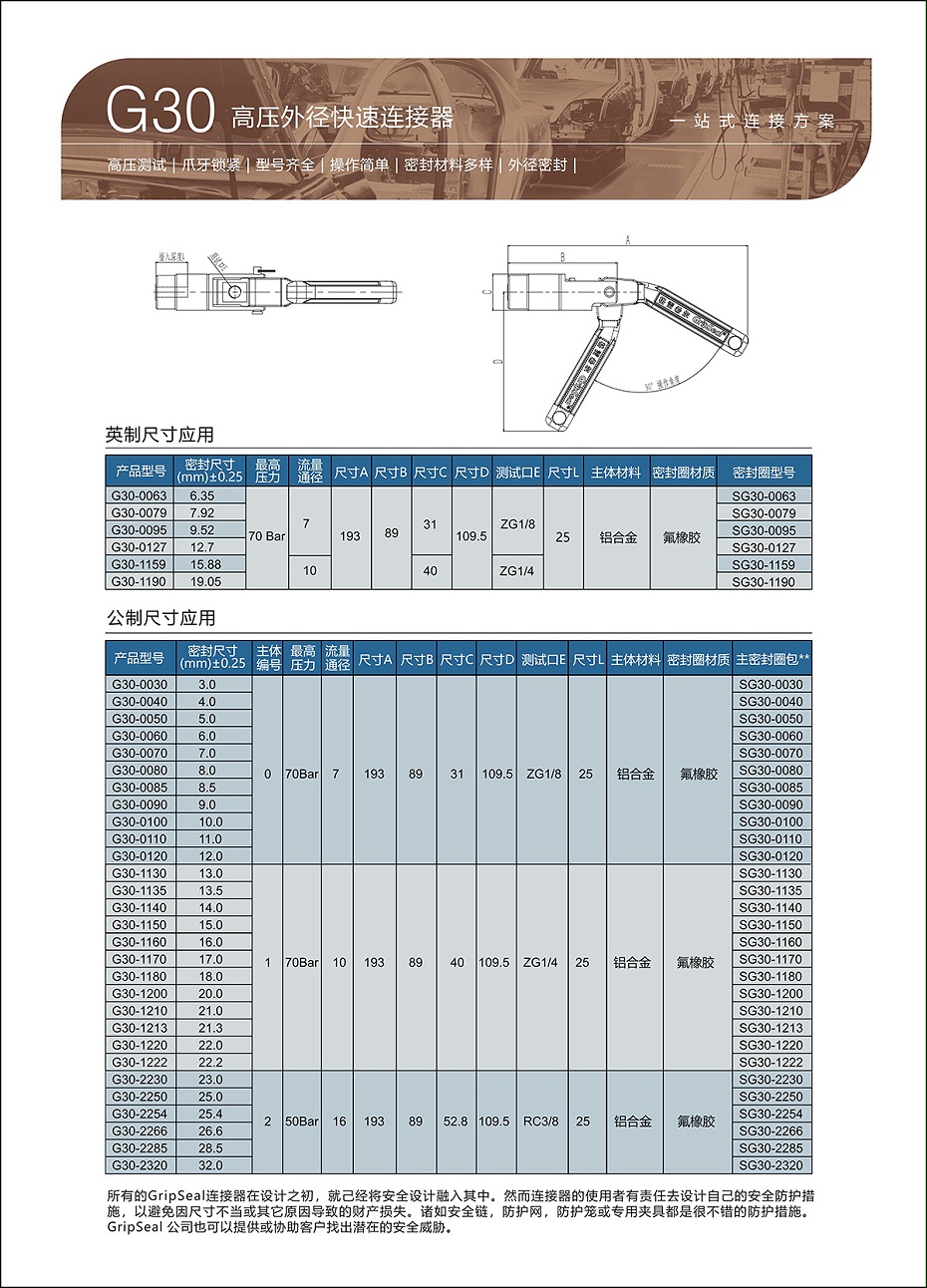

G30快速连接器选型表
