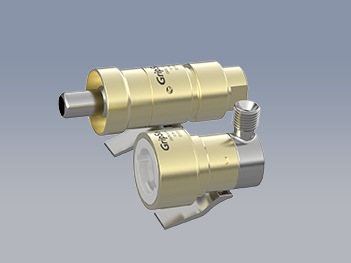

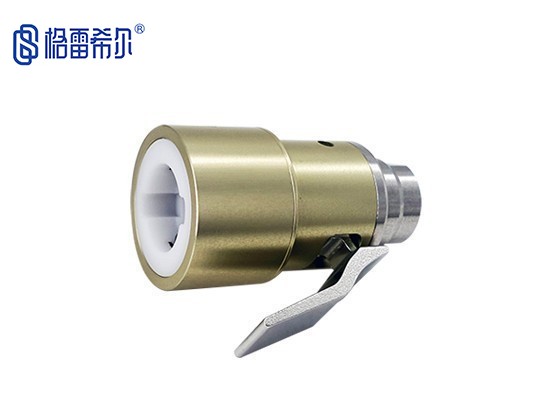

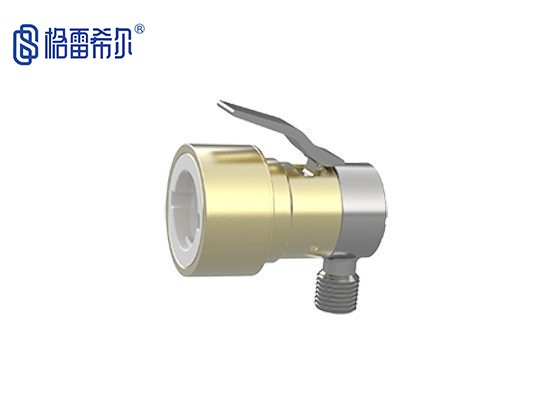

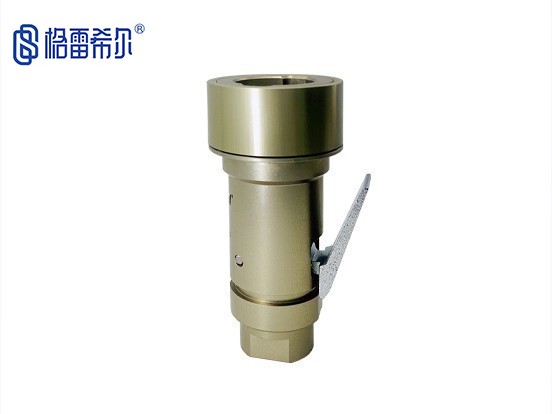

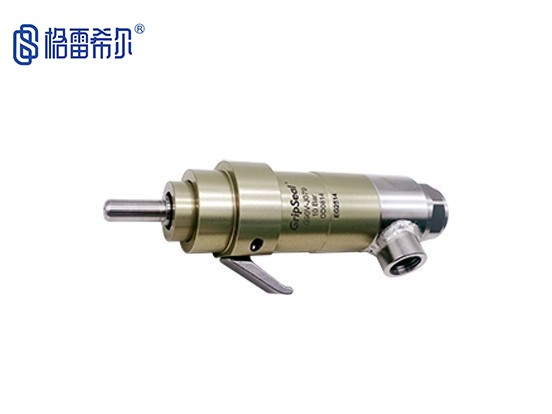

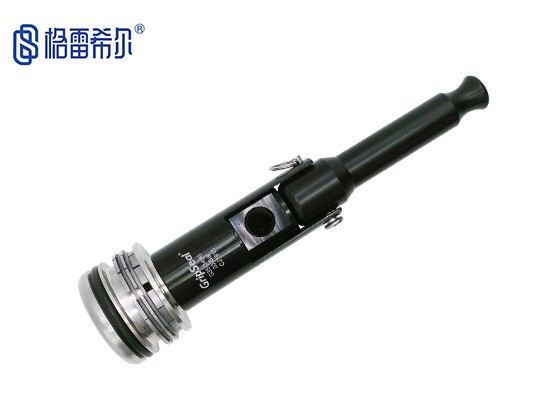

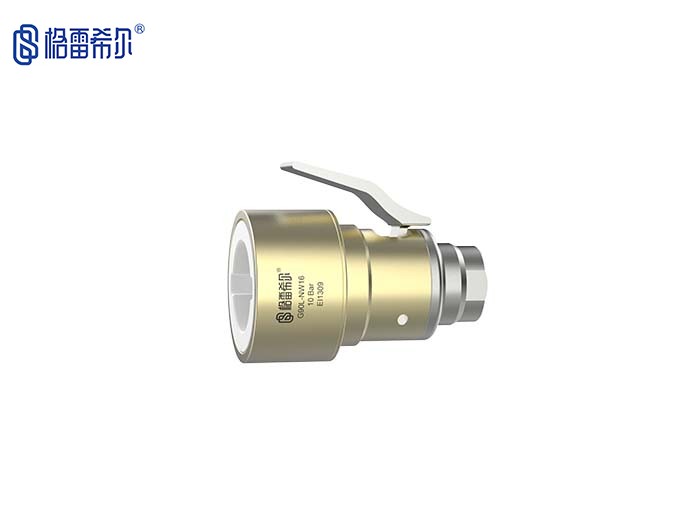

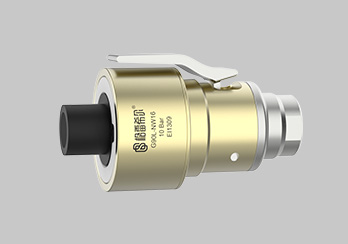

G90 压杆式快速连接器

G90 压杆式快速连接器

G90 压杆式快速连接器

G90 压杆式快速连接器

G90 压杆式快速连接器
G90系列连接器是一款压杆式手动连接器,主体采用铝合金材质,在保证连接器强度的同时减轻了操作强度,内部采用特殊结构设计,不会对客户产品表面造成损伤,保证客户外观的完整性,广泛应用于发动机燃油轨道,新能源冷却水口。
服务热线: 0755-86215125
  • 产品详情
  • 产品选型表

产品参数

Product parameters

最大操作压力 从真空到10Bar
最小插入深度 10mm-56mm
流量接口 G1/8;G1/4;G3/8;G1/2
主体材料 铝合金,不锈钢,尼龙
主密封圈材质 丁腈橡胶
内部密封圈材质 丁腈橡胶
操作温度 -20℃-120℃
G90快速连接器规格与参数

产品视频

Product video

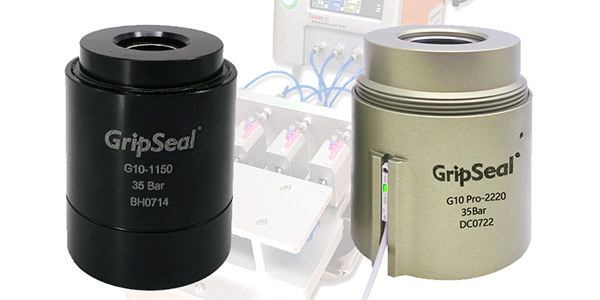

G10管外径快速连接器操作视频

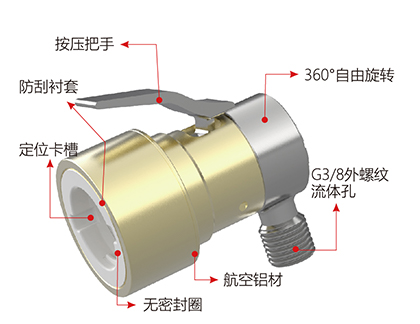

产品特点

Product parameters

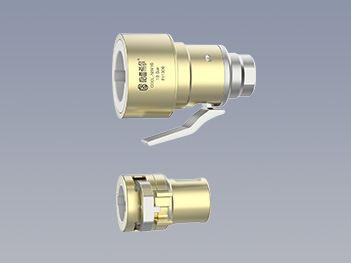

产品特点

压杆把手:省力杠杆,拇指操作,方便快捷

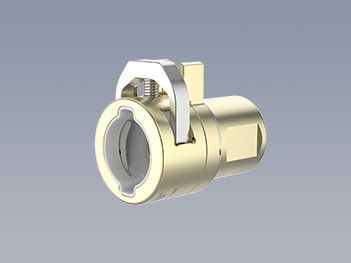

产品特点

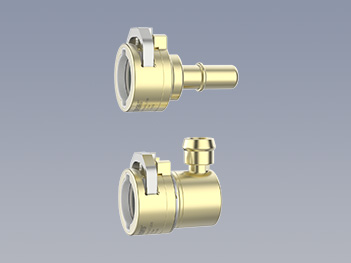

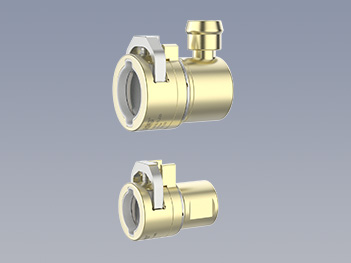

双重进气口:直通与侧面进气口可选,根据现场环境灵活配置

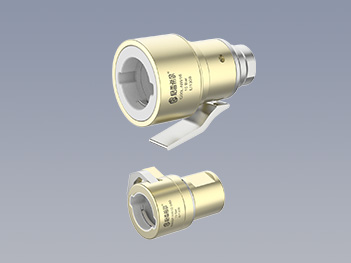

产品特点

内置截止阀:保证未连接时的气密性,安全性

产品特点

无密封圈设计:利用测试管件内密封件形成密封,维护0成本

产品特点

适用于NW接口:VDA-NW接口规格,无损连接

操作方法

Operation method

第一步

第一步

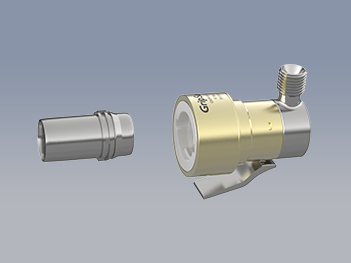

将需要测试的物品放置连接口

G90快速连接器操作

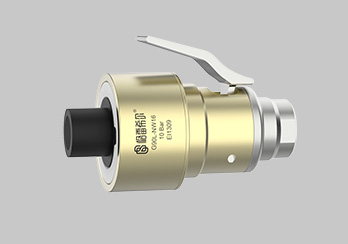

第二步

用手按压把柄,实现快速密封连接



格雷希尔GripSeal无忧服务

Worry free service

无忧试用

无忧试用

为客户免费提供各种标准连接器的试用,无需承担任何费用,也不需要有购买负担,只为消除每个测试环节的不确定性。

无忧质保

无忧质保

每一个格雷希尔的连接器都需要在受控的体系下经过严格检验,并为质保期内的客户提供快速的替换和备件服务,确保客户测试工序的连续性是我们努力的目标。

无忧退换货

无忧退换货

为客户定错的型号提供免费换货或是退货的服务。

翻新和回收计划

翻新和回收计划

为客户节省每一分投资,降低整个使用周期内的成本。

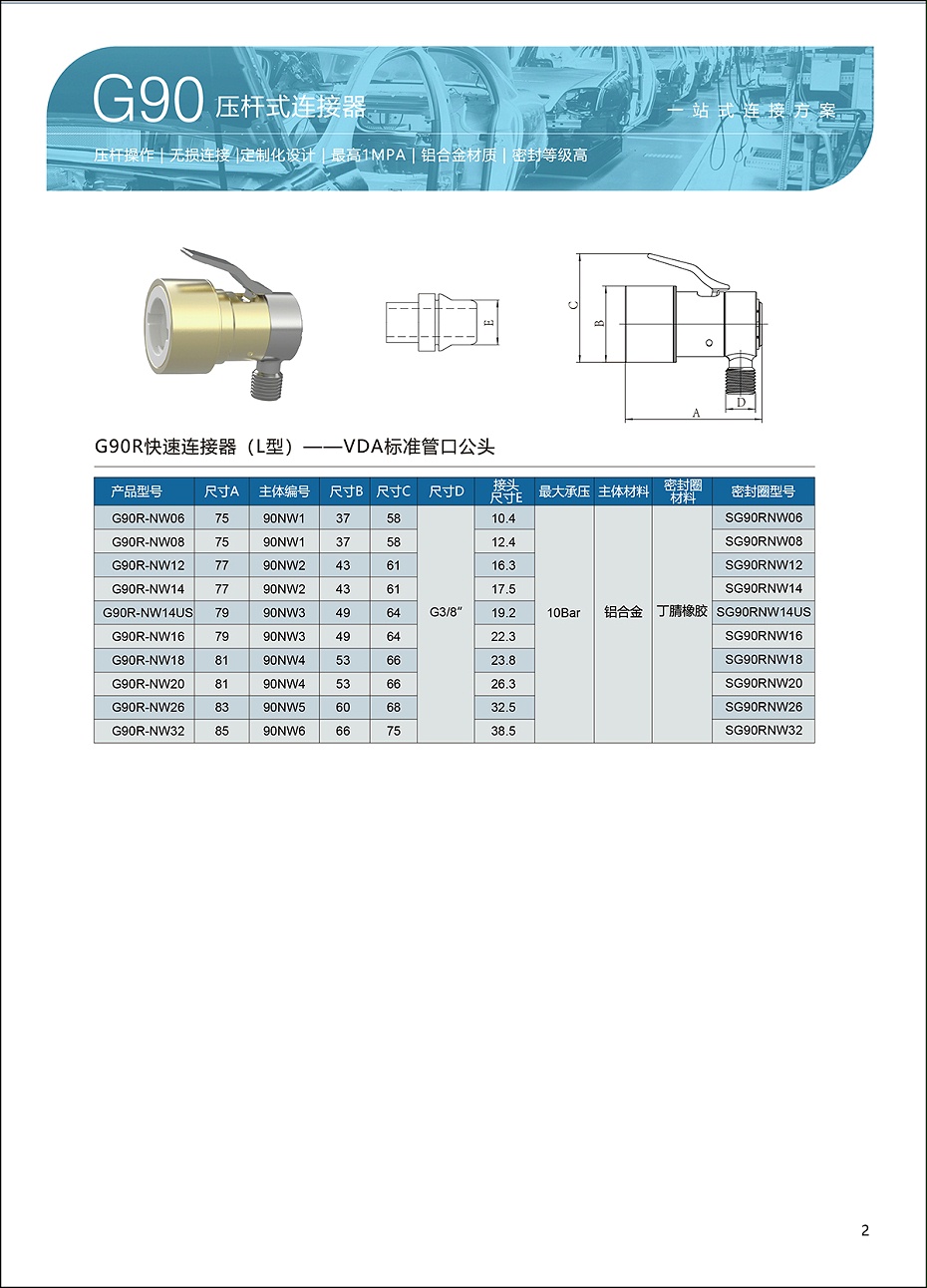

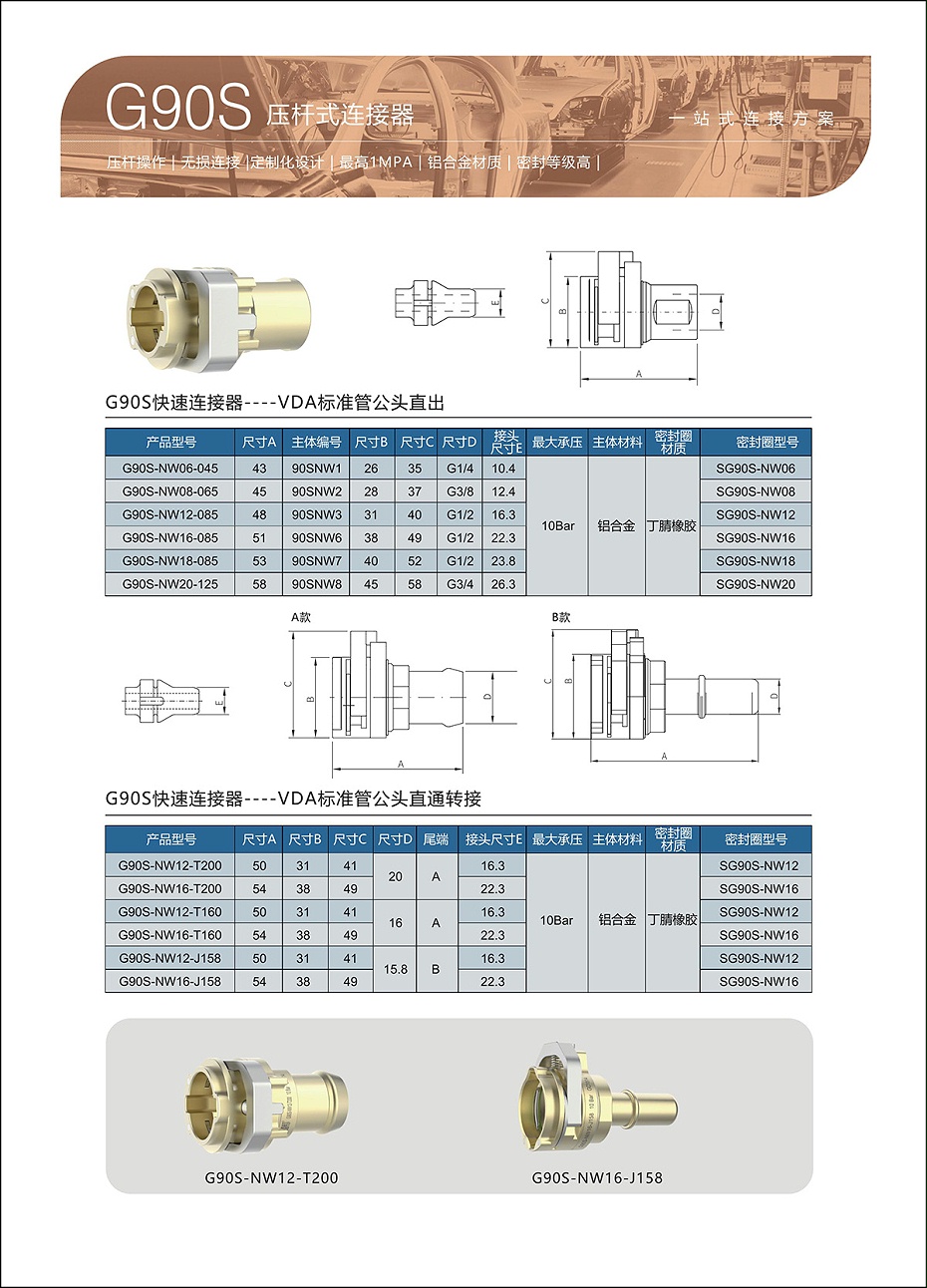

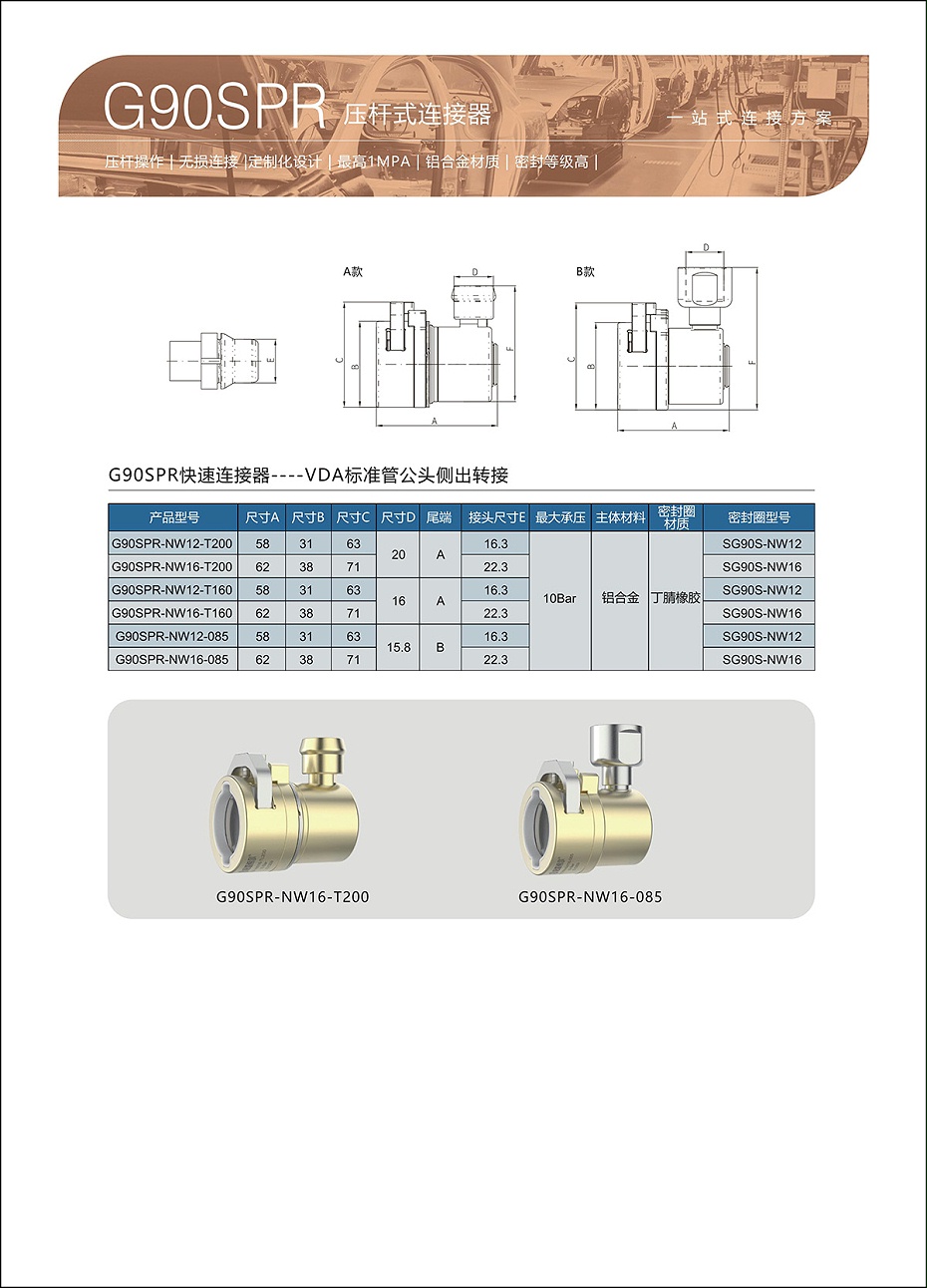

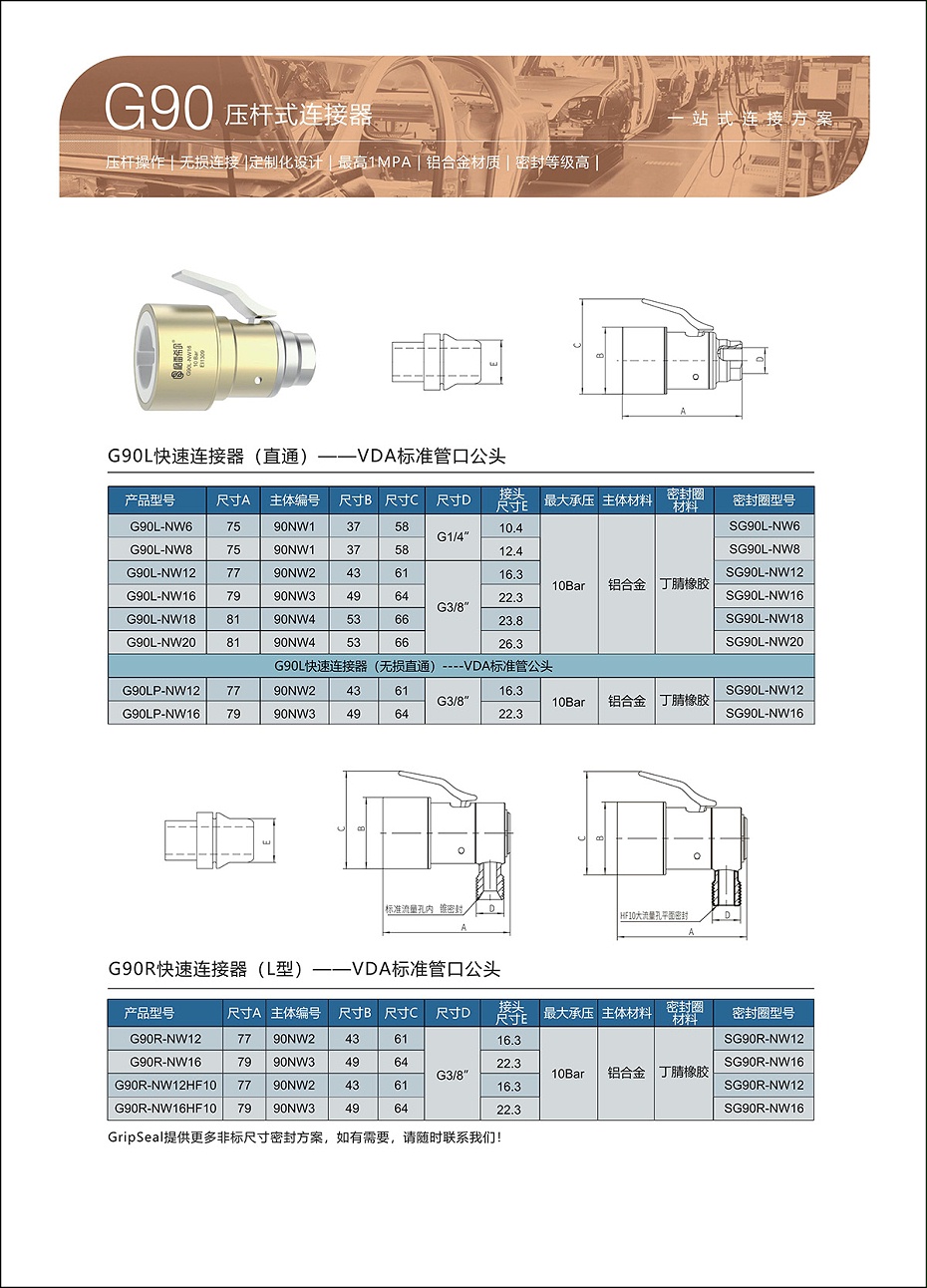

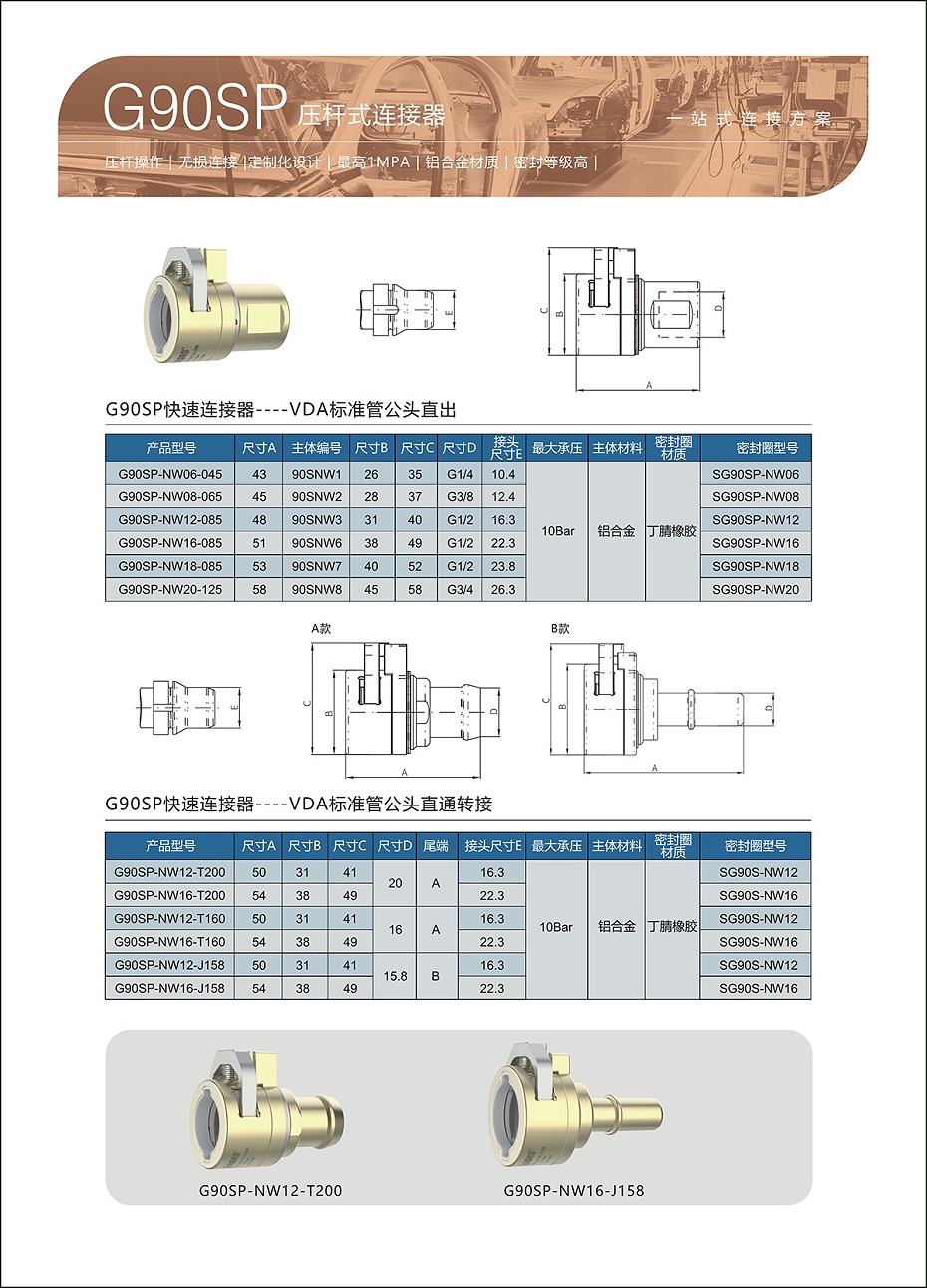

G90选型表1

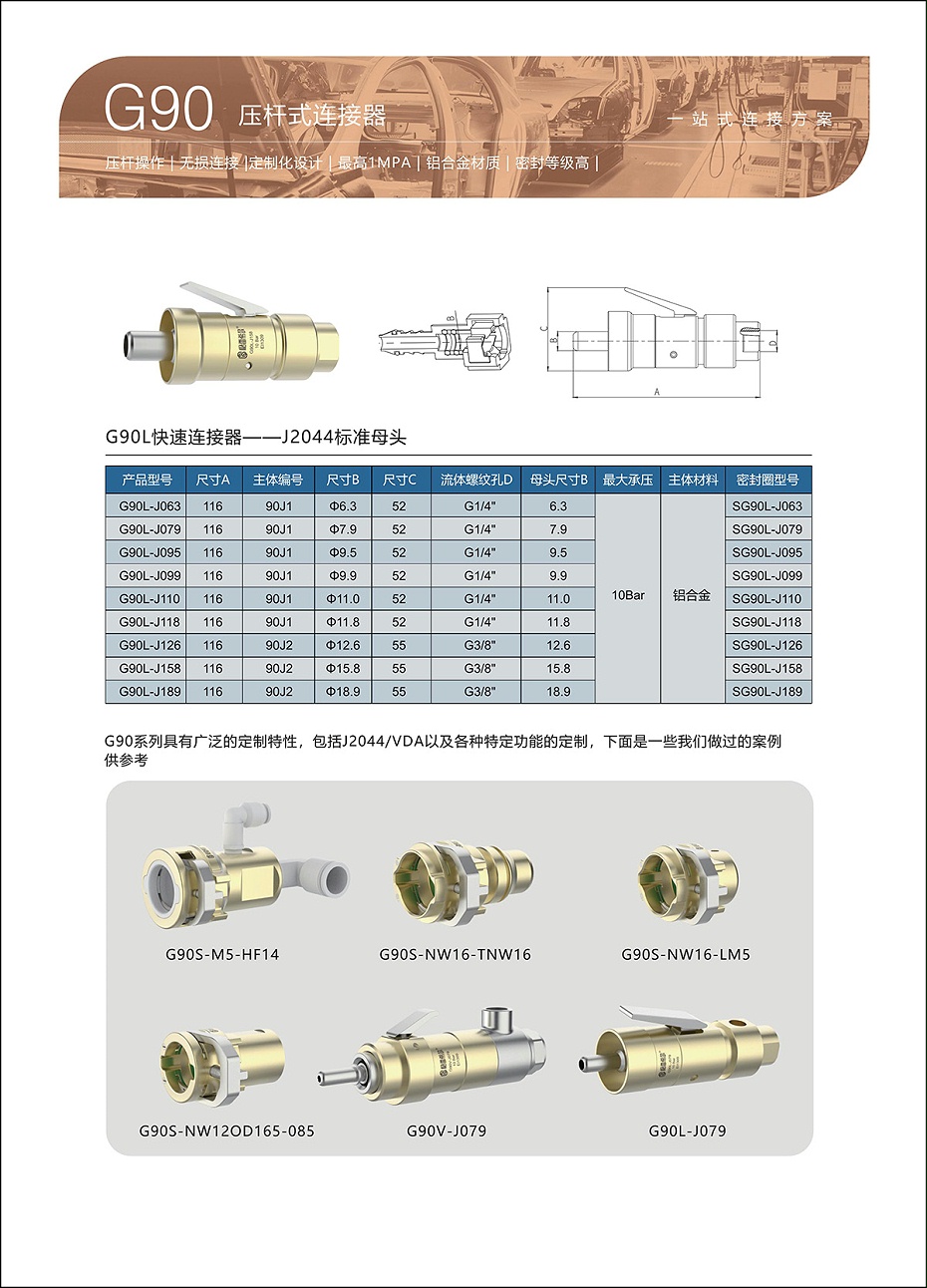

G90选型表2
