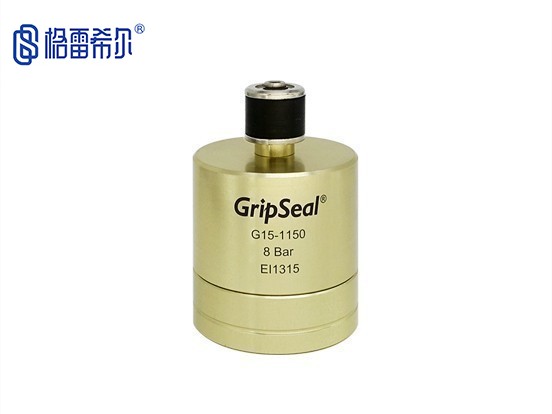

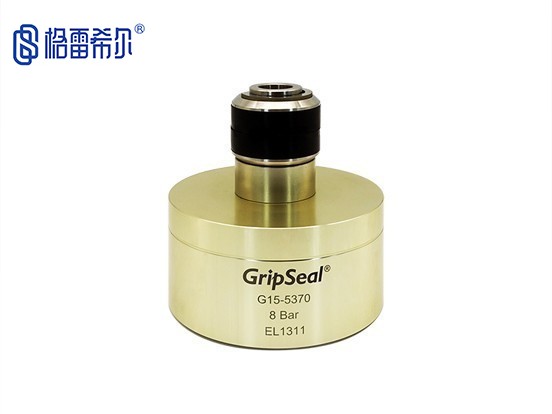

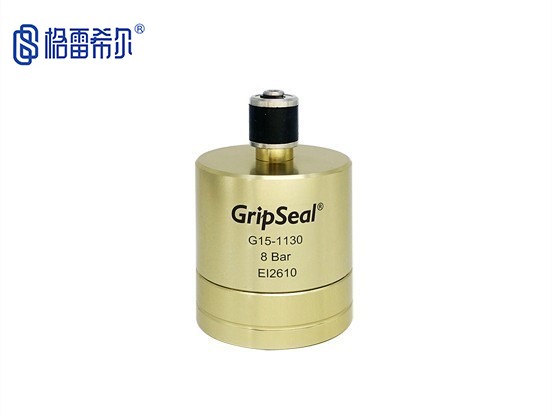

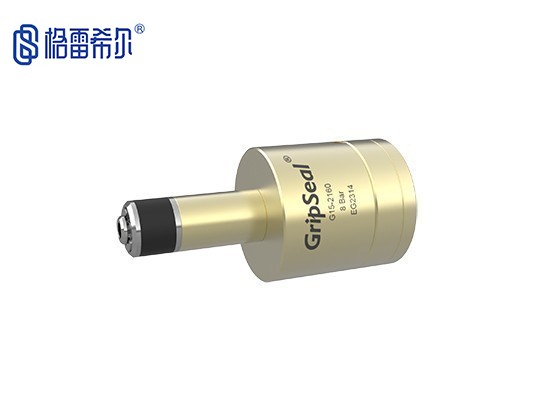

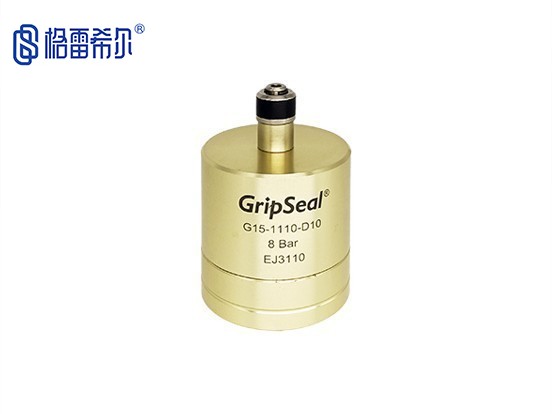

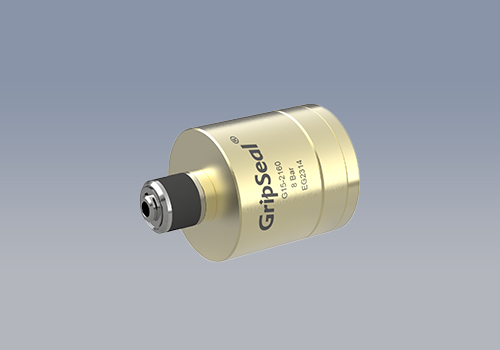

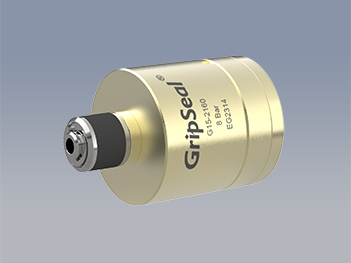

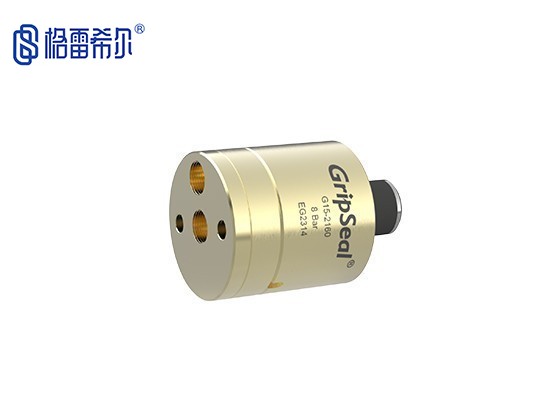

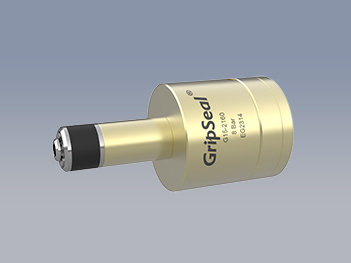

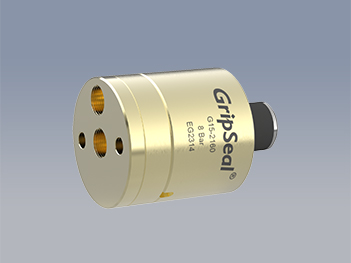

G15系列自动化管内径密封连接器

G15系列自动化管内径密封连接器

G15系列自动化管内径密封连接器

G15系列自动化管内径密封连接器

G15系列自动化管内径密封连接器

G15系列自动化管内径密封连接器

G15系列自动化管内径密封连接器

G15系列自动化管内径密封连接器
G15系列气动快速密封连接器,使用气压来胀紧密封圈,与任何类型的连接口建立内部气密连接,非常适合高产量自动化生产测试。
服务热线: 0755-86215125
  • 产品详情
  • 产品选型表

产品参数

Product parameters

最大操作压力 从真空到8Bar
密封范围 10mm-34mm
最小插入深度 1,2号主体:15mm,3,4号主体:30mm
流量接口 G1/8,G1/4,G1/2
主体材料 铝合金或不锈钢
主密封圈材质 氯丁/硅橡胶
内部密封圈材质 丁腈橡胶
操作温度 -20℃-120℃
G15系列自动化管内径密封连接器

产品视频

Product video

G15系列自动化管内径密封连接器操作视频

产品特点

Product parameters

产品特点

气压驱动:密封性好,操作简单

产品特点

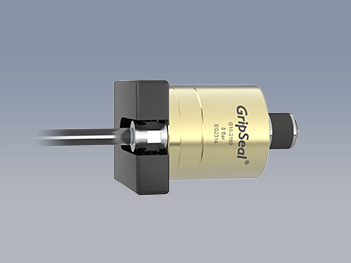

灵活定制:让装夹位置更灵活,避免干涉

产品特点

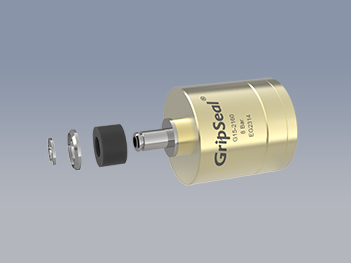

密封圈快速更换:维护简单,延长连接器使用寿命

产品特点

体积小巧:不占用操作空间,可放置在治具的任何位置

产品特点

自动化操作:效率更高,测试结果更稳定

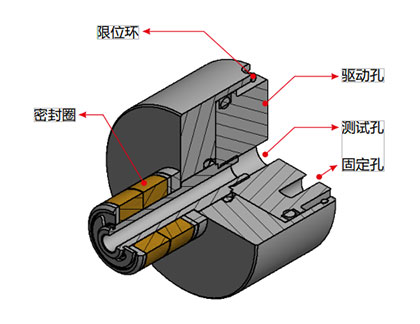

操作方法

Operation method

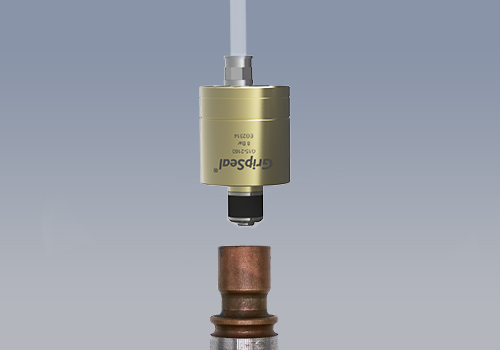

第一步

第一步

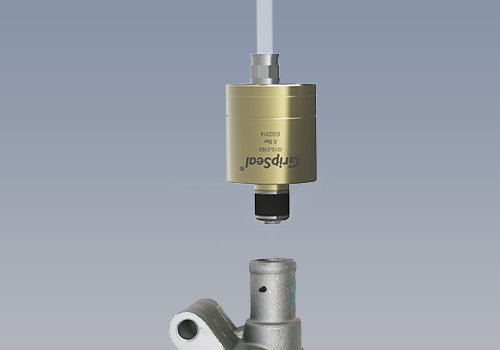

将测试管放置G15系列,前端测试口

第二步

第二步

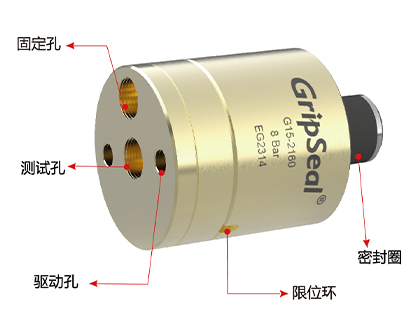

从驱动气孔给气,此时密封圈受挤压,产生膨胀,进而紧贴测试管内壁,形成密封

第三步

第三步

a, 当密封形成后,此时向测试孔内充入测试介质(如压缩空气,测试液等) b, 待测试完成后,测试介质排空,测试压力归于常压之后,此时驱动气压排空,密封圈不再受压,密封连接断开,接头可移走。

格雷希尔GripSeal无忧服务

Worry free service

无忧试用

无忧试用

为客户免费提供各种标准连接器的试用,无需承担任何费用,也不需要有购买负担,只为消除每个测试环节的不确定性。

无忧质保

无忧质保

每一个格雷希尔的连接器都需要在受控的体系下经过严格检验,并为质保期内的客户提供快速的替换和备件服务,确保客户测试工序的连续性是我们努力的目标。

无忧退换货

无忧退换货

为客户定错的型号提供免费换货或是退货的服务。

翻新和回收计划

翻新和回收计划

为客户节省每一分投资,降低整个使用周期内的成本。

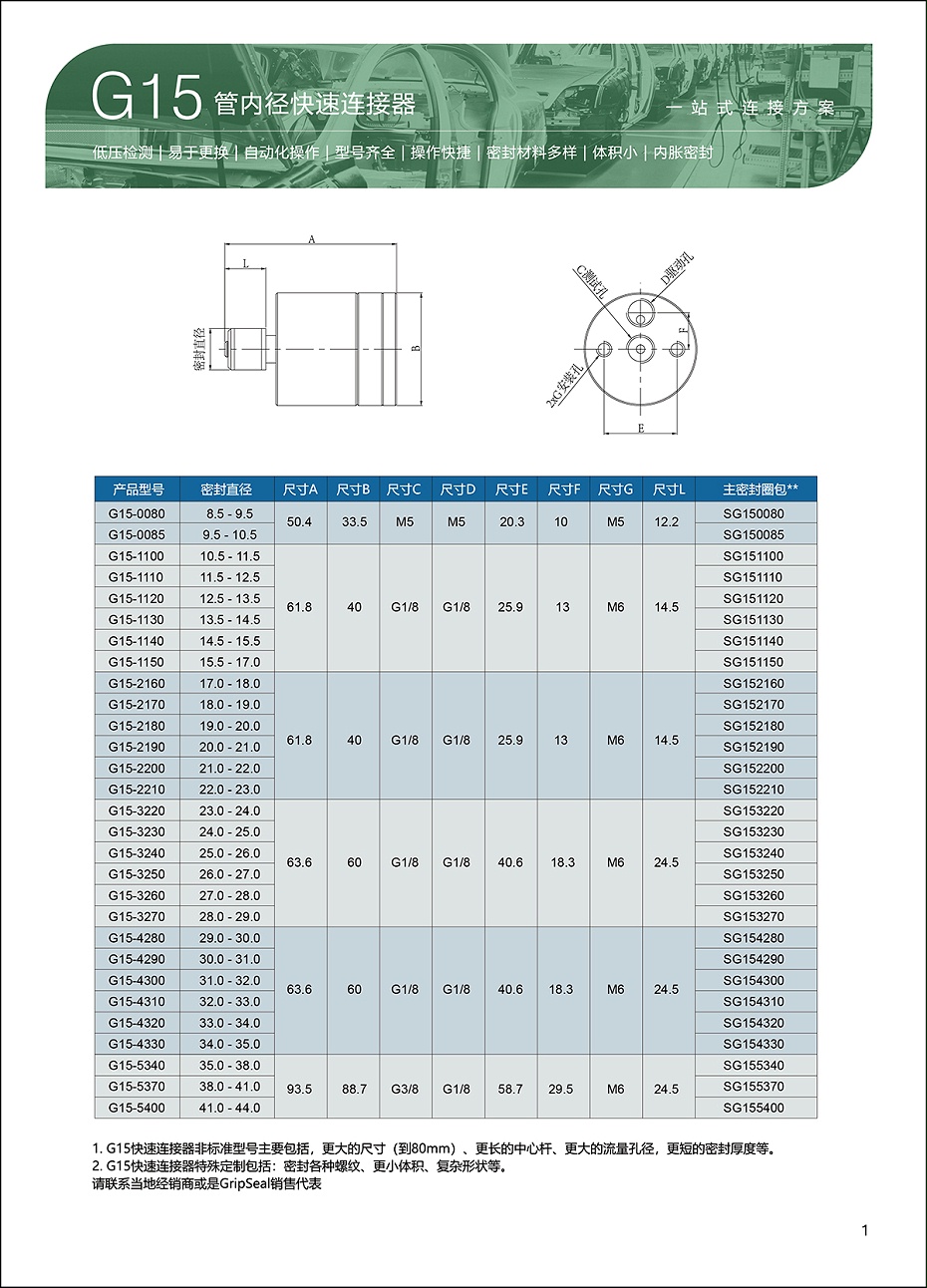

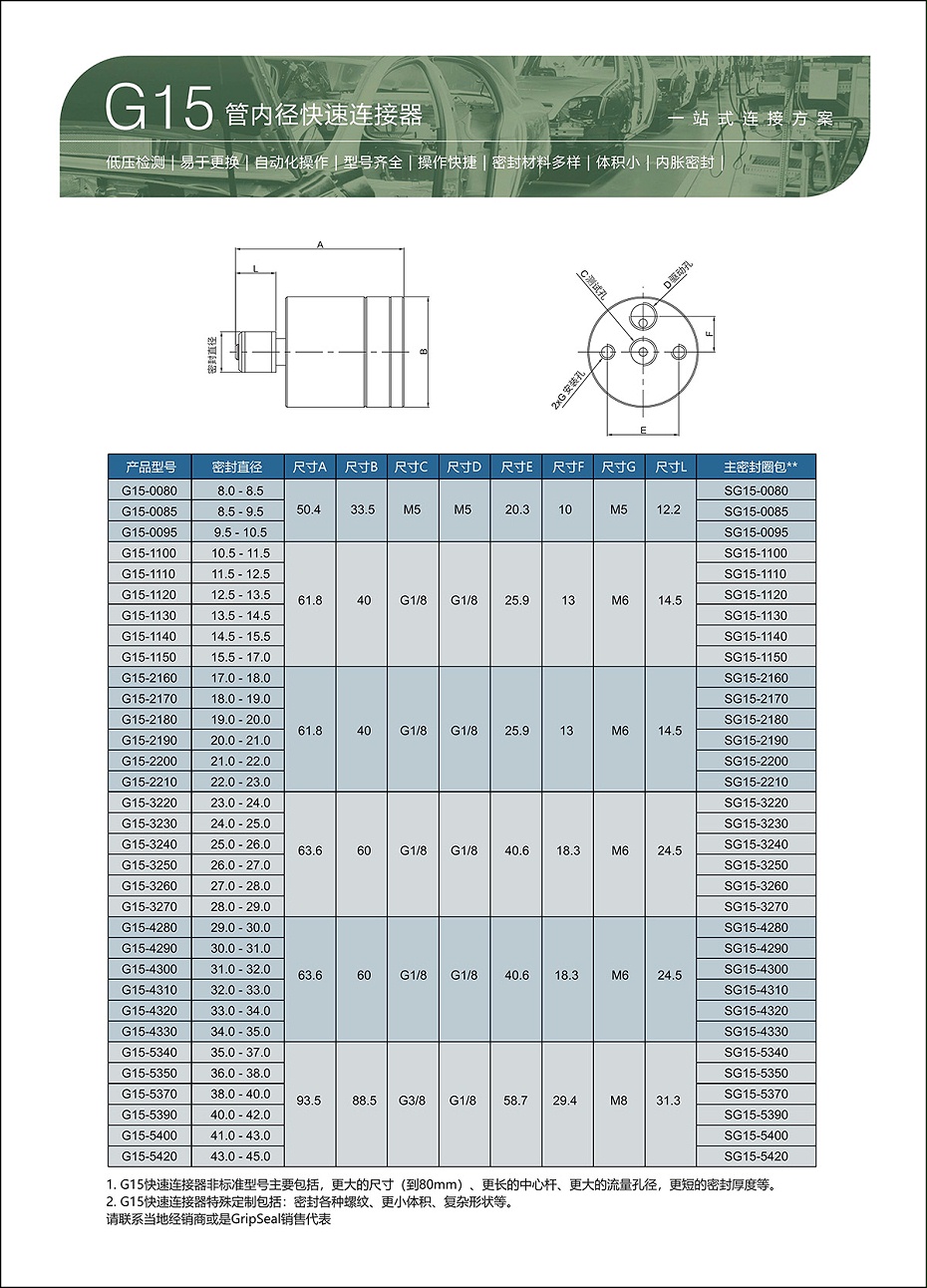

G15-选型表-1

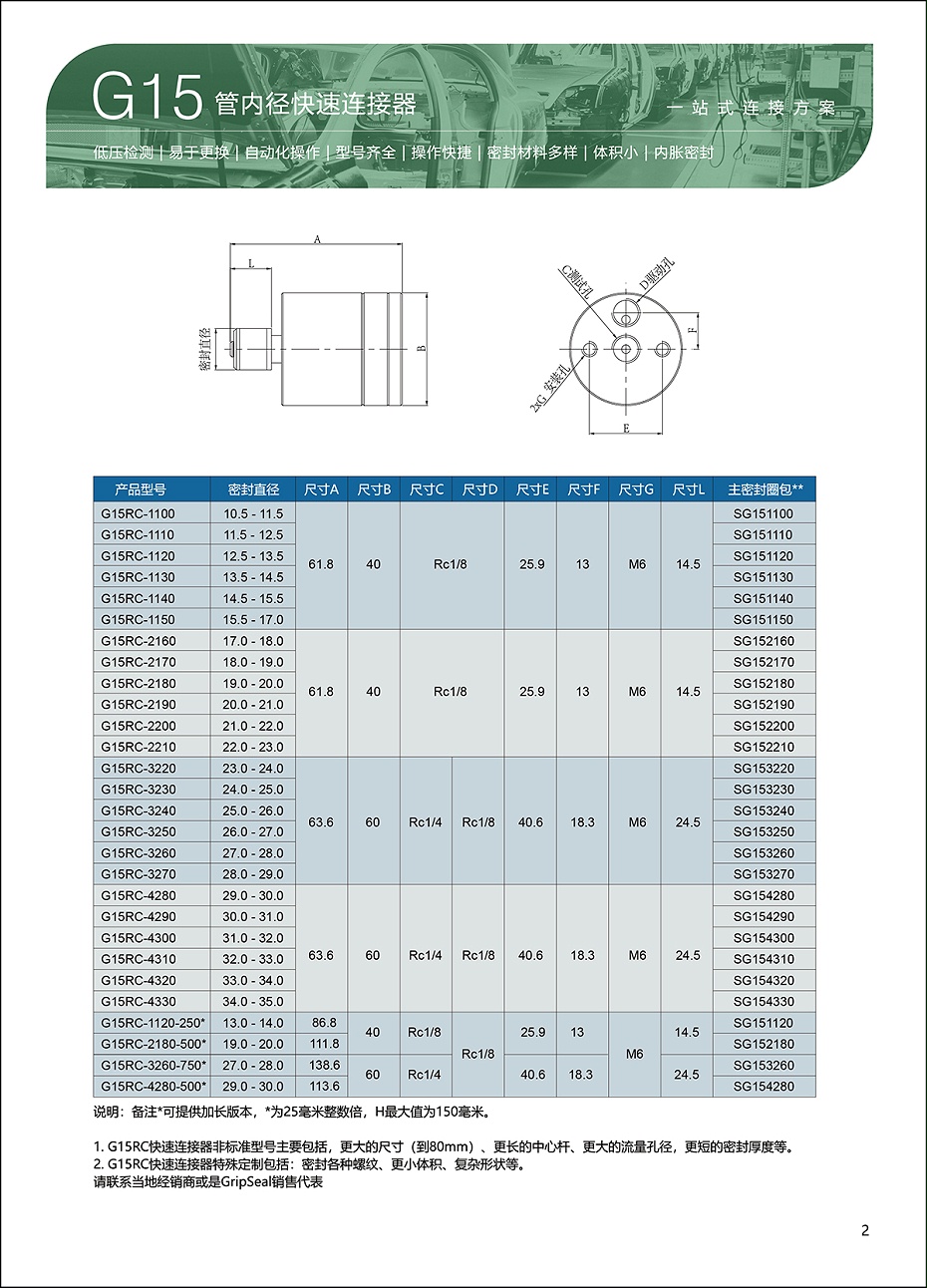

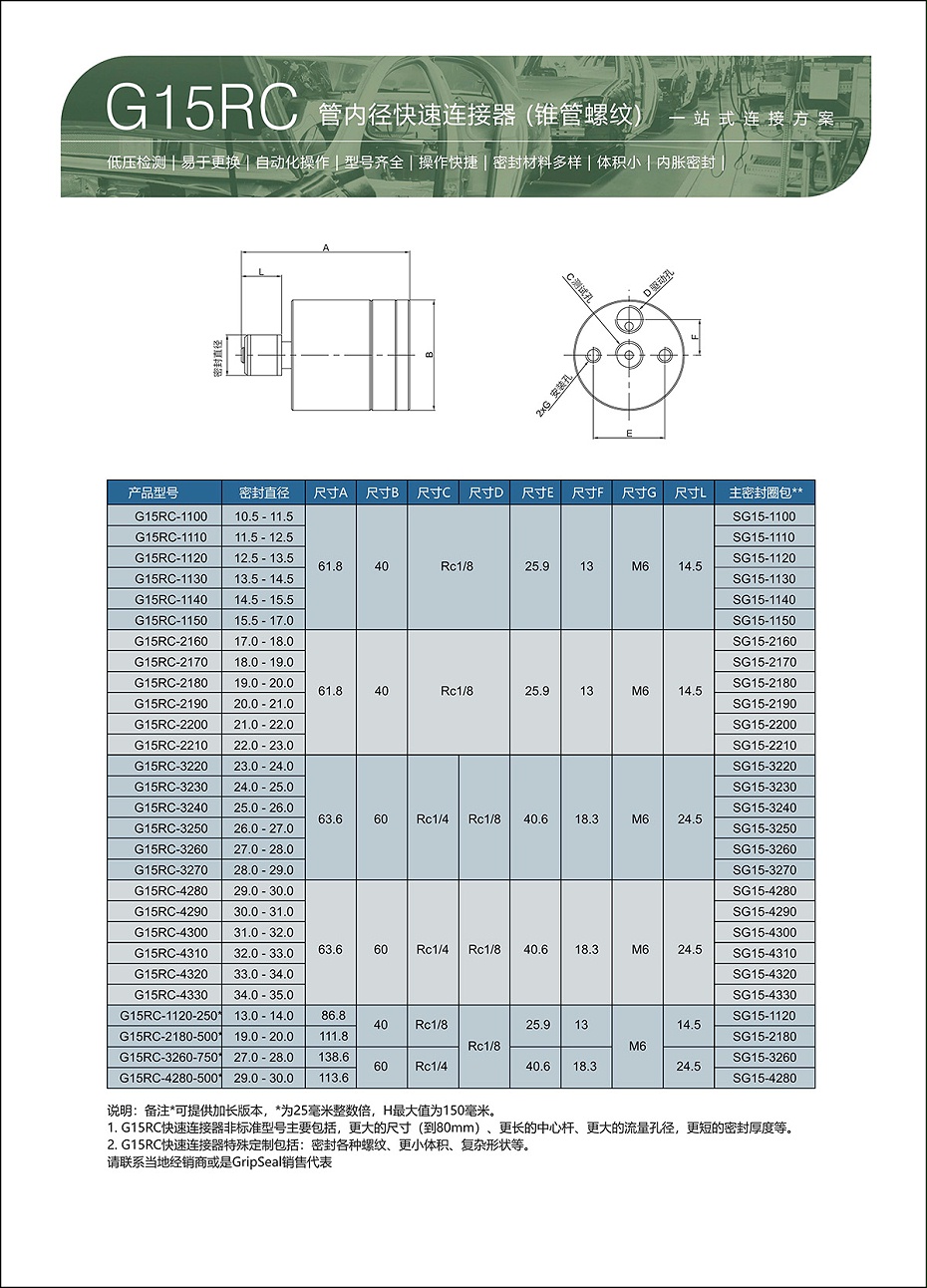

G15-选型表-2
