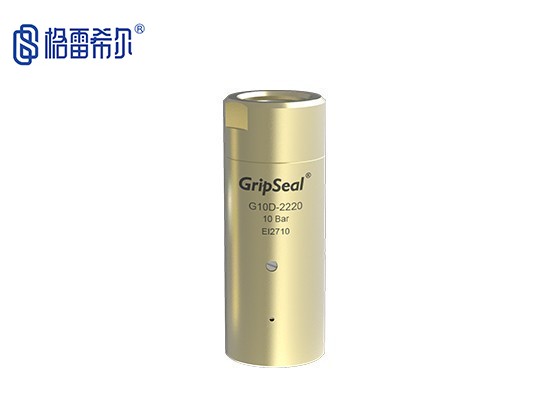

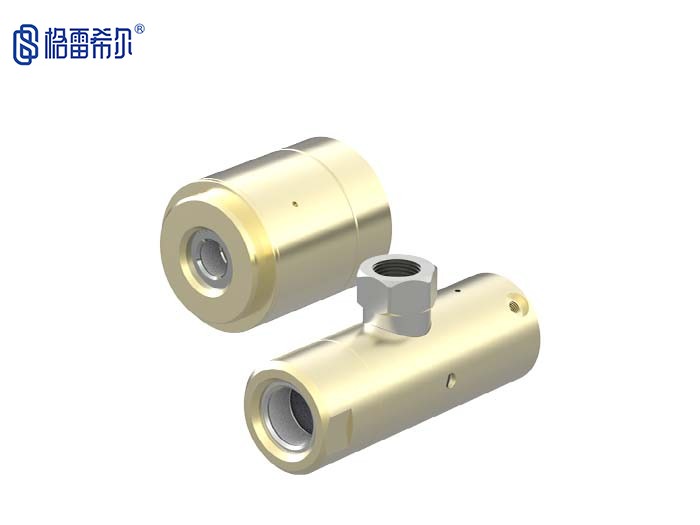

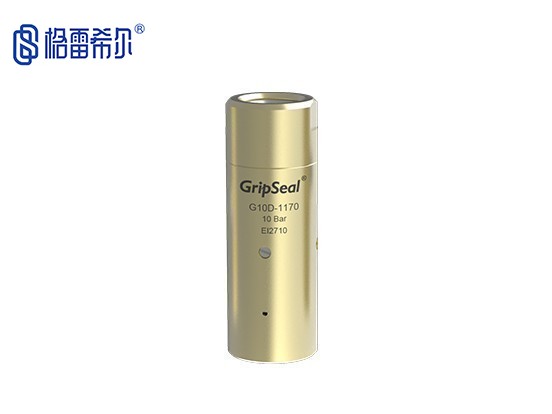

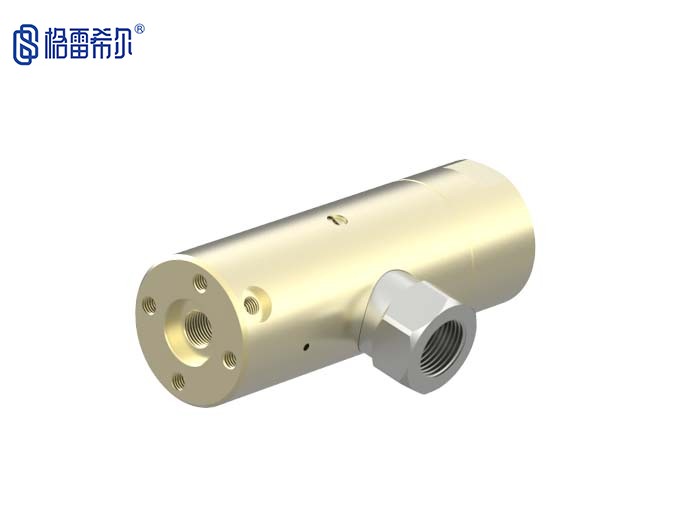

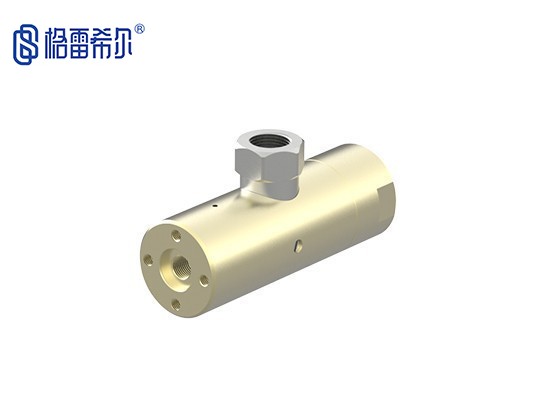

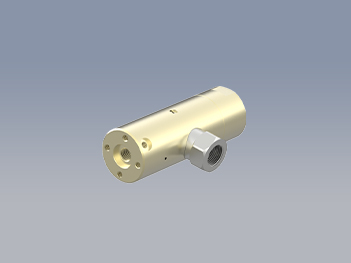

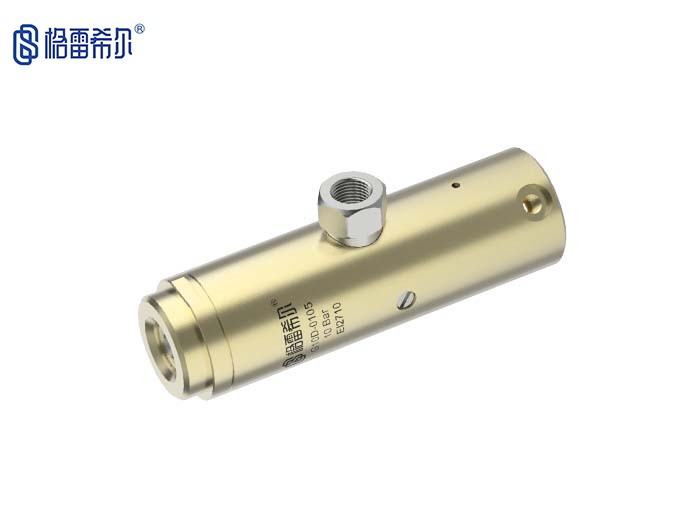

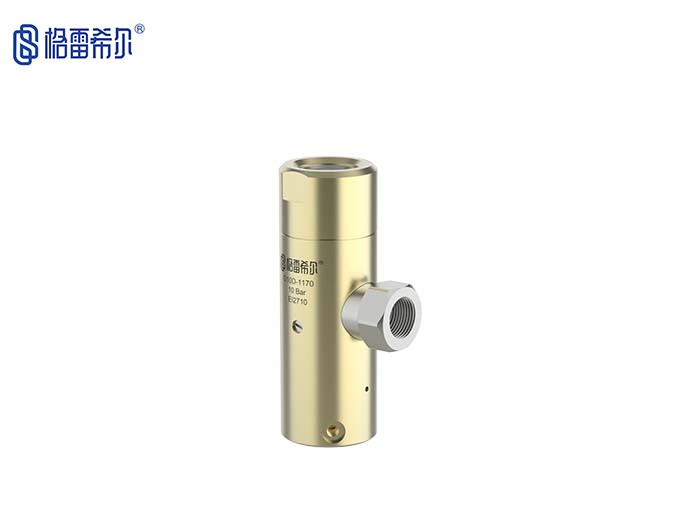

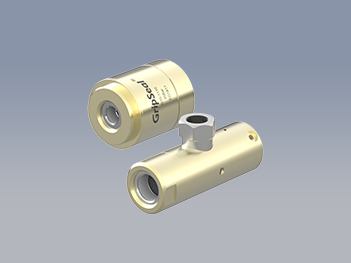

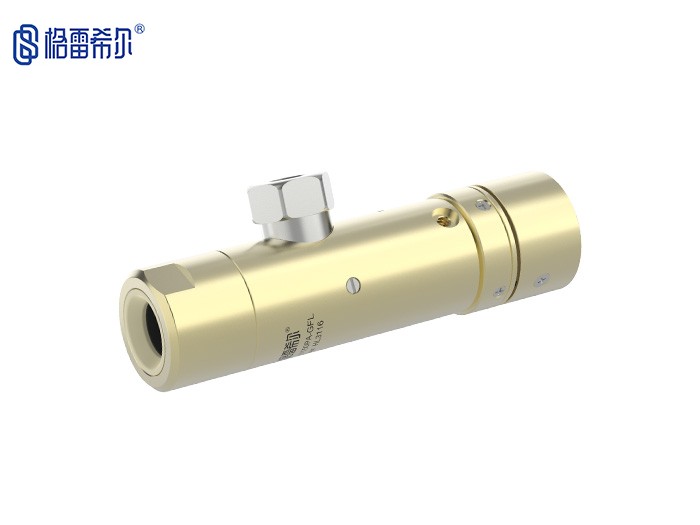

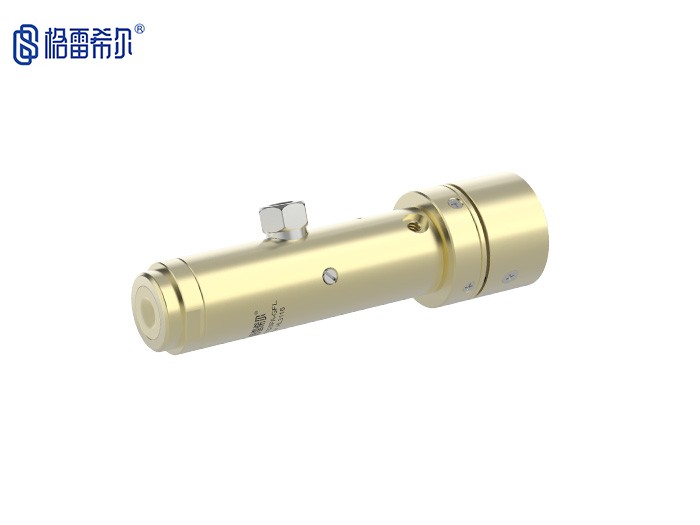

G10D 外包式快速接头
G10D系列气动快速接头,通过驱动气压推动内部活塞挤压密封圈形成密封。相对于标准G10系列,G10D系列连接器外径更小,更适用于空间有限的场景。创新使用“双倍推力技术”让G10D在小外径的情况下也能保持推力的稳定。
服务热线: 0755-86215125
  • 产品详情
  • 产品选型表

产品参数

Product parameters

最大操作压力 从真空到10Bar
最小插入深度 0,1,2号主体:15mm
流量接口 G1/8;G3/8;G1/2螺纹孔
主体材料 铝合金
主密封圈材质 氯丁/医用硅胶
内部密封圈材质 丁腈橡胶
操作温度 -20℃-120℃
G10D 外包式快速接头

产品视频

Product video

G10管外径快速连接器操作视频

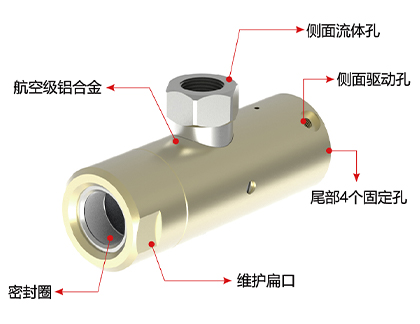

产品特点

Product parameters

产品特点

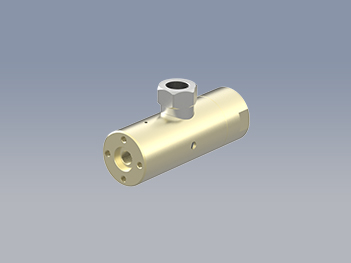

侧面流体孔:方便现场布线

产品特点

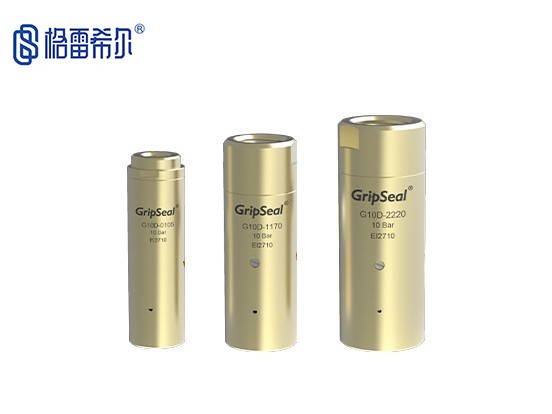

灵活定制:外径更小:G10D更细长,适用于空间有限场景

产品特点

双倍推力:稳定的密封挤压力,保持测试结果的稳定。

产品特点

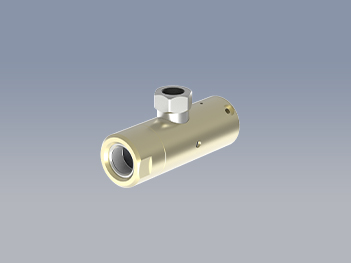

多重驱动孔:同时配置侧面和底面驱动孔,根据实际情况灵活选择。

产品特点

维护扁口:方便接头拆卸,易于维护以及密封圈更换。

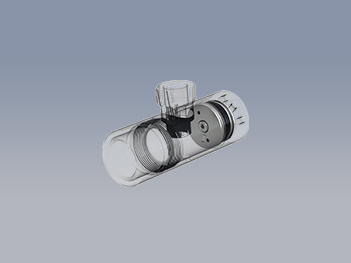

操作方法

Operation method

第一步

第一步

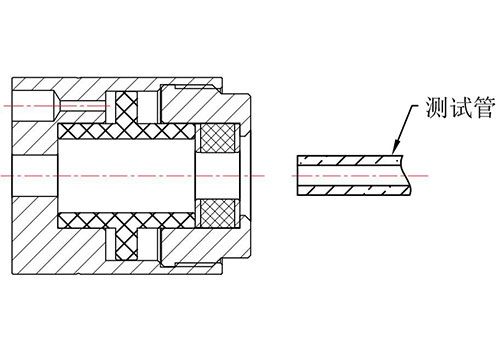

将测试管放置G10系列,前端测试口

第二步

第二步

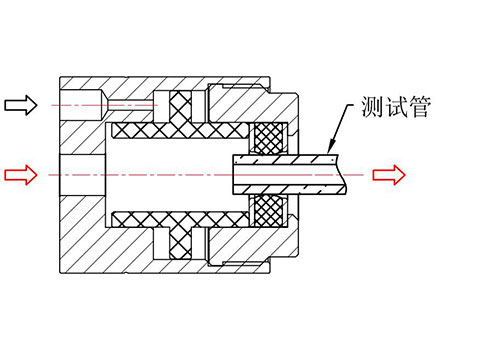

从驱动气孔给气,此时密封圈受挤压,产生膨胀,进而紧贴测试管外壁,形成密封

第三步

第三步

当密封形成后,此时向测试孔内充入测试介质(如压缩空气,测试液等)

格雷希尔GripSeal无忧服务

Worry free service

无忧试用

无忧试用

为客户免费提供各种标准连接器的试用,无需承担任何费用,也不需要有购买负担,只为消除每个测试环节的不确定性。

无忧质保

无忧质保

每一个格雷希尔的连接器都需要在受控的体系下经过严格检验,并为质保期内的客户提供快速的替换和备件服务,确保客户测试工序的连续性是我们努力的目标。

无忧退换货

无忧退换货

为客户定错的型号提供免费换货或是退货的服务。

翻新和回收计划

翻新和回收计划

为客户节省每一分投资,降低整个使用周期内的成本。

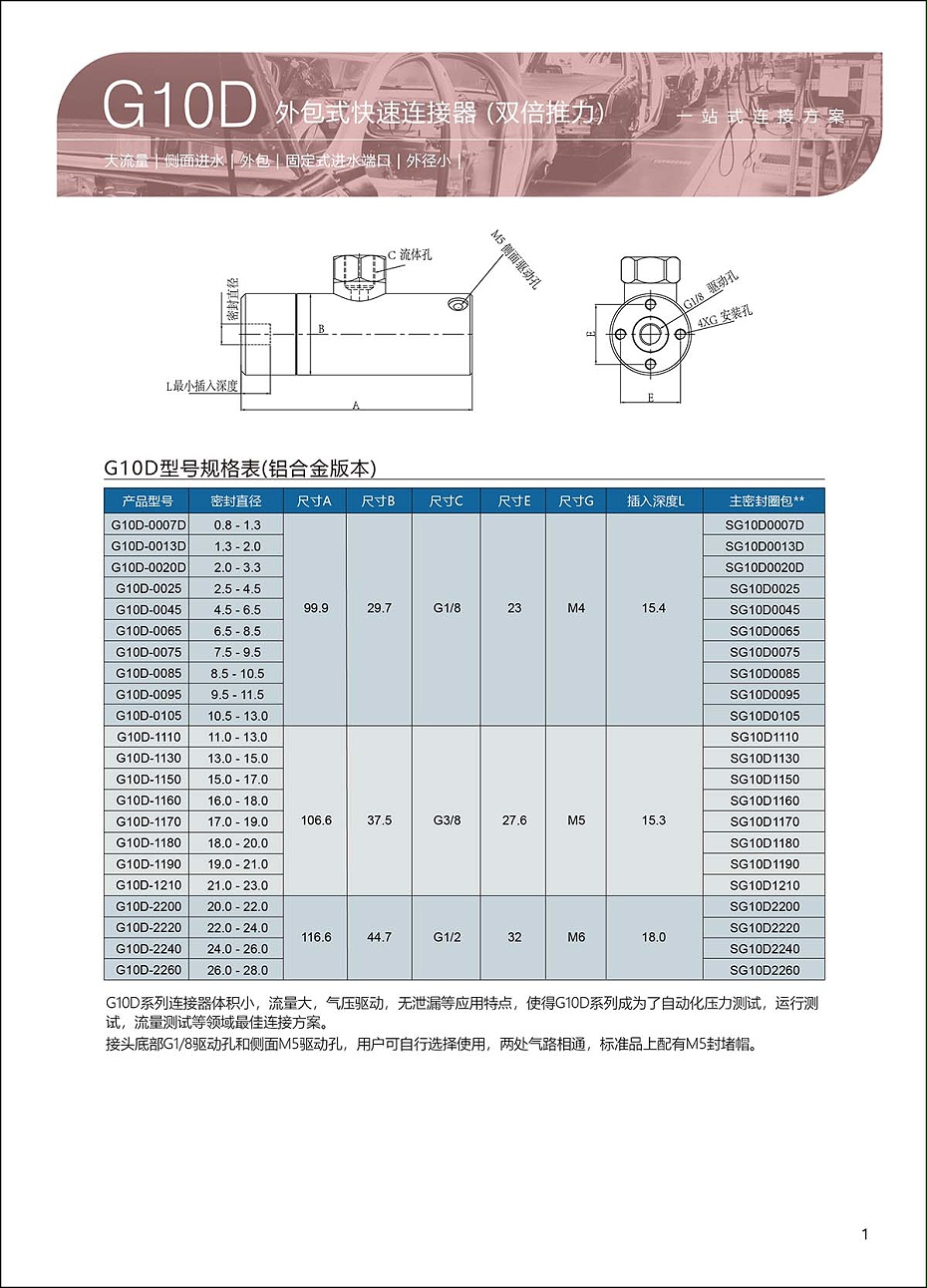

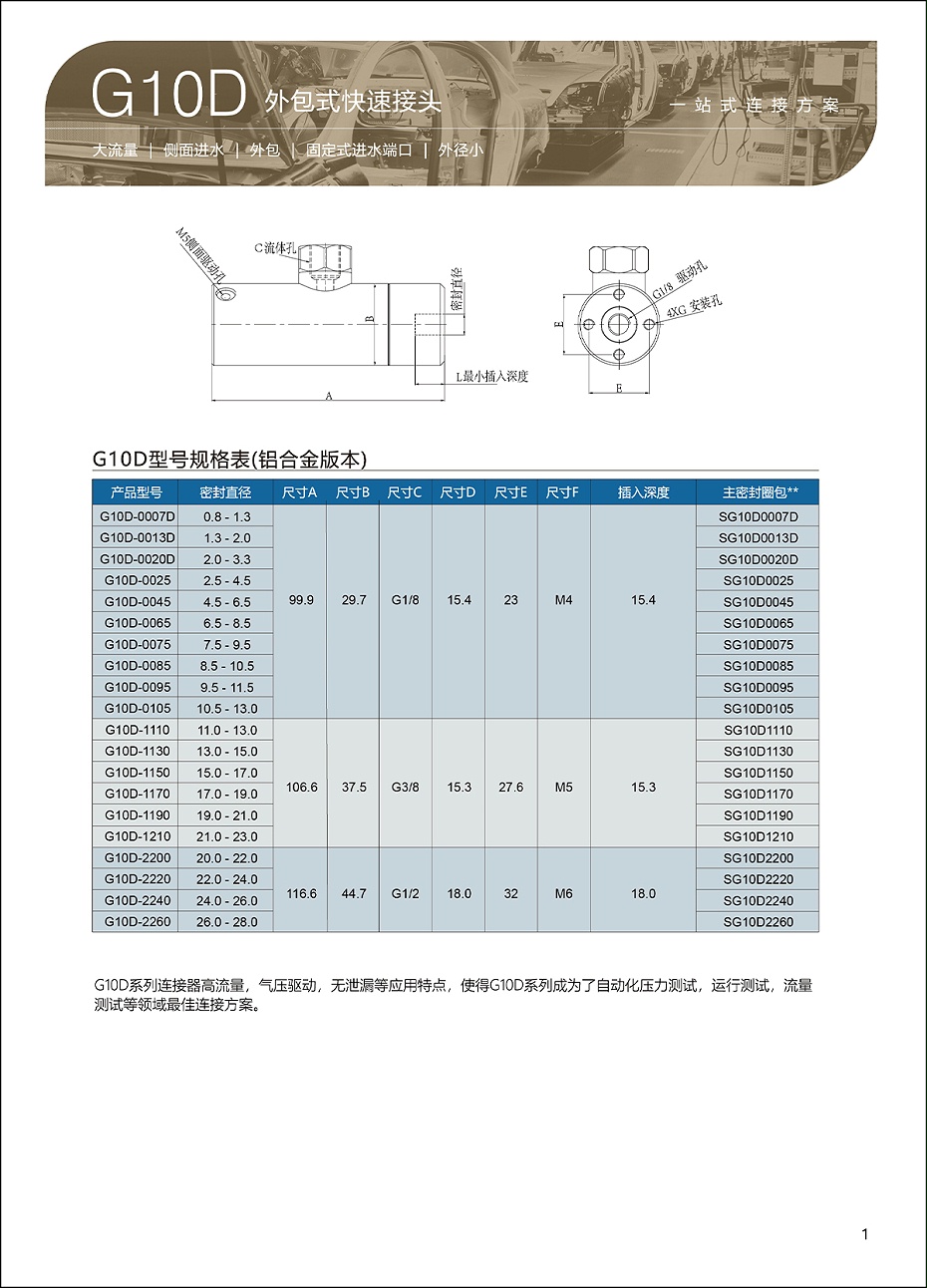

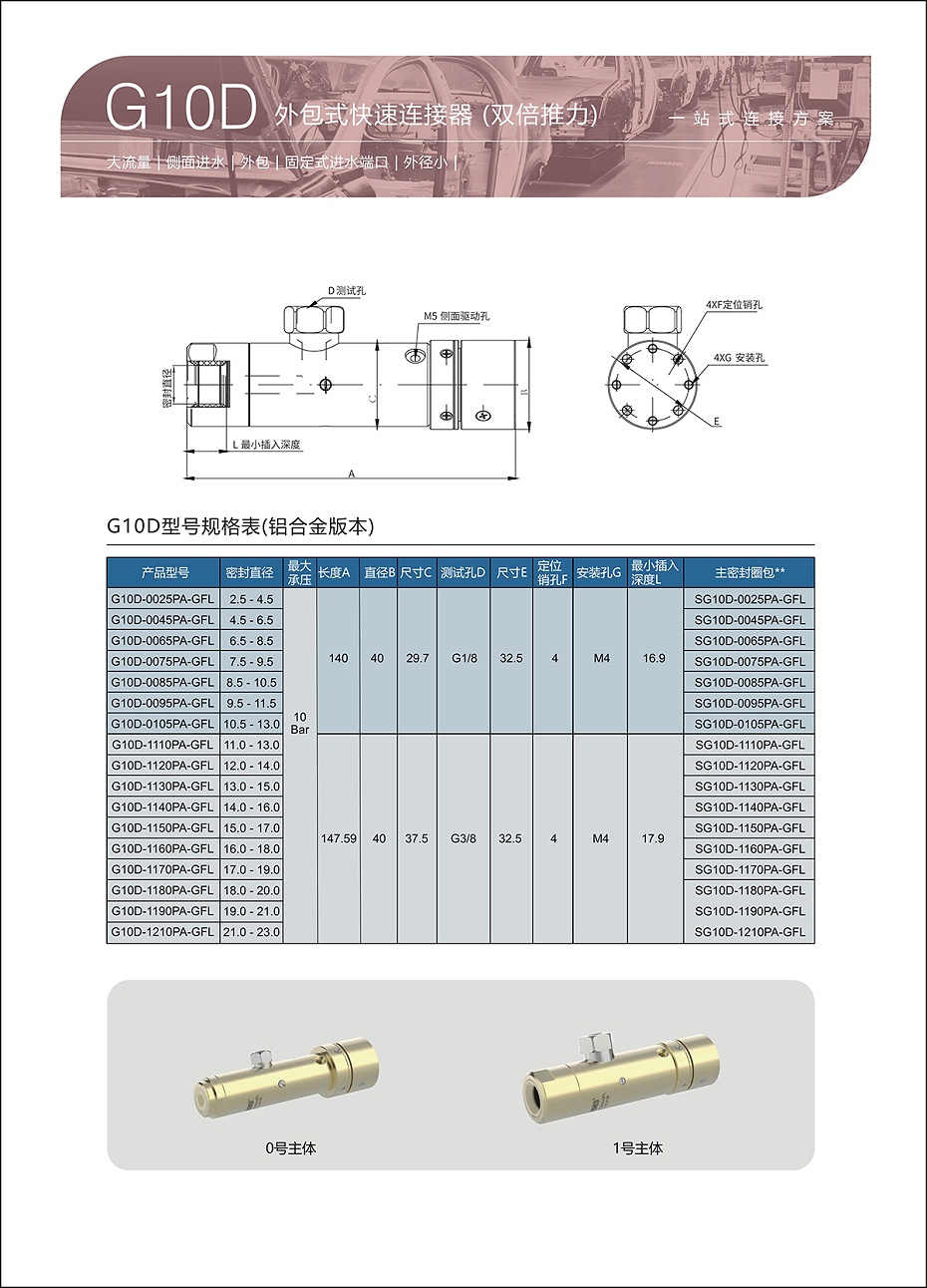

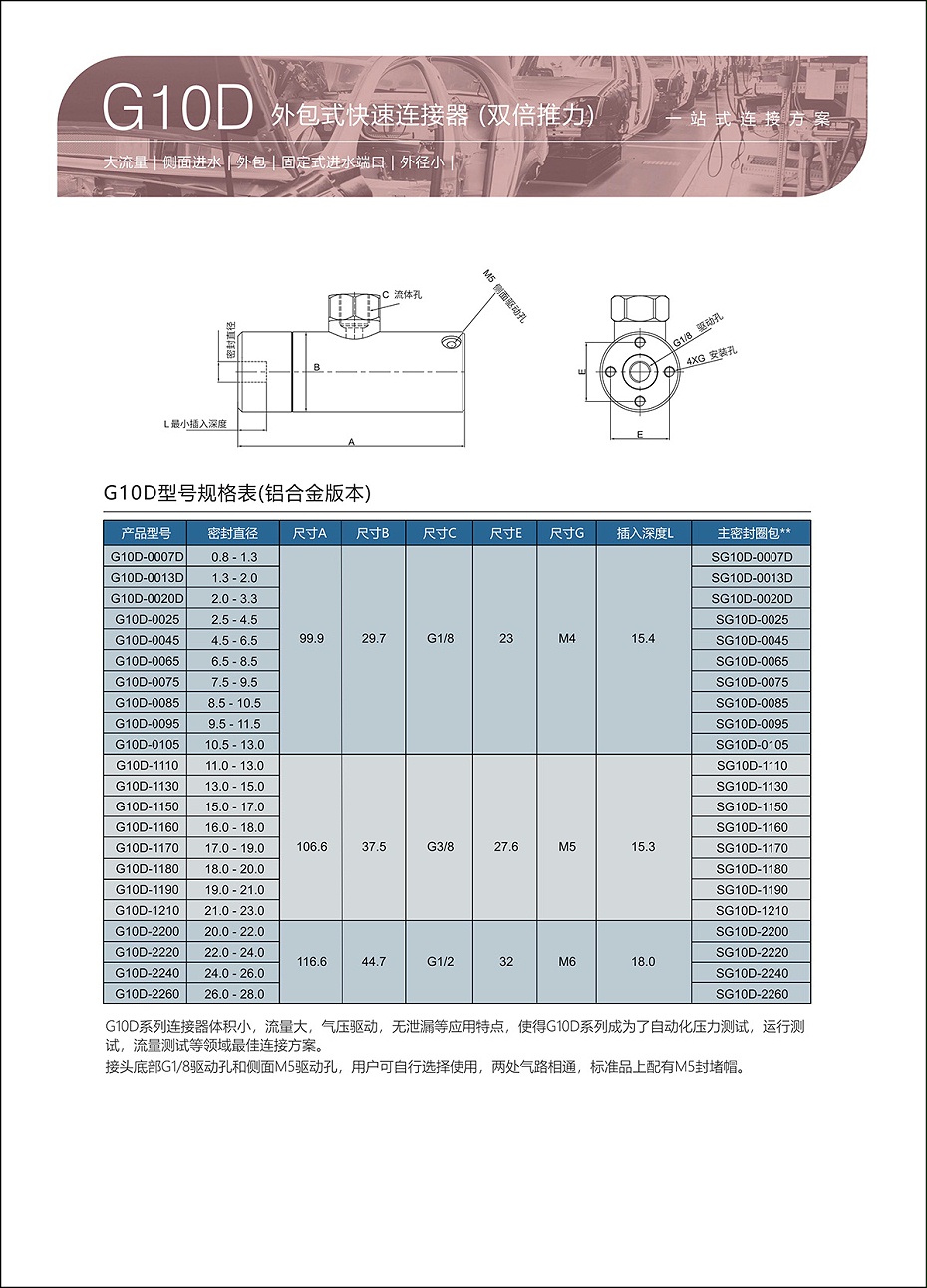

G10D选型表
