格雷希尔C9多路组合板：为华为DriveONE电驱系统测试注入“连接”高效能

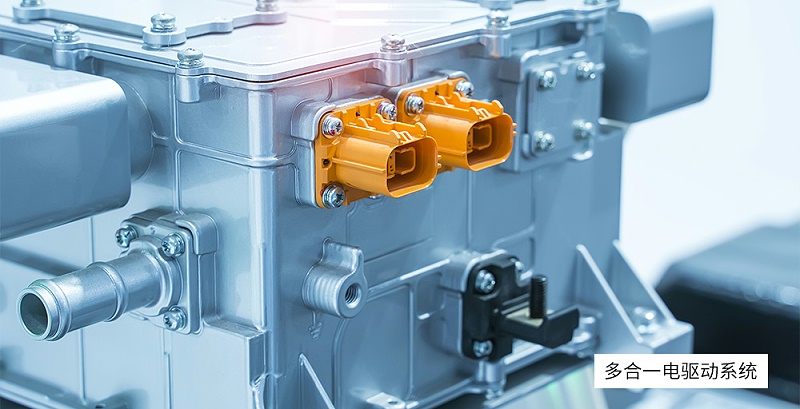

电动汽车多合一电驱动系统（如华为DriveONE）通过将七大核心部件（电池控制单元、动力驱动单元、驱动电源、微控制单元、车载充电器、减速器等）高度集成，实现了整车布局优化、成本降低及性能效率提升。但集成度的提升也对其综合性测试（运行、疲劳、电气、系统测试）提出了更高要求。

格雷希尔成熟的C9多路快速接头组合板总成测试方案，已成为华为DriveONE系统测试产线的关键支撑，助力其实现高效、可靠的规模化测试。该方案的核心在于为DriveONE的托盘式自动化生产测试线提供“一次连接”的终极解决方案，同步完成多种介质连接，显著压缩测试时间。

模块化设计，多通路并行

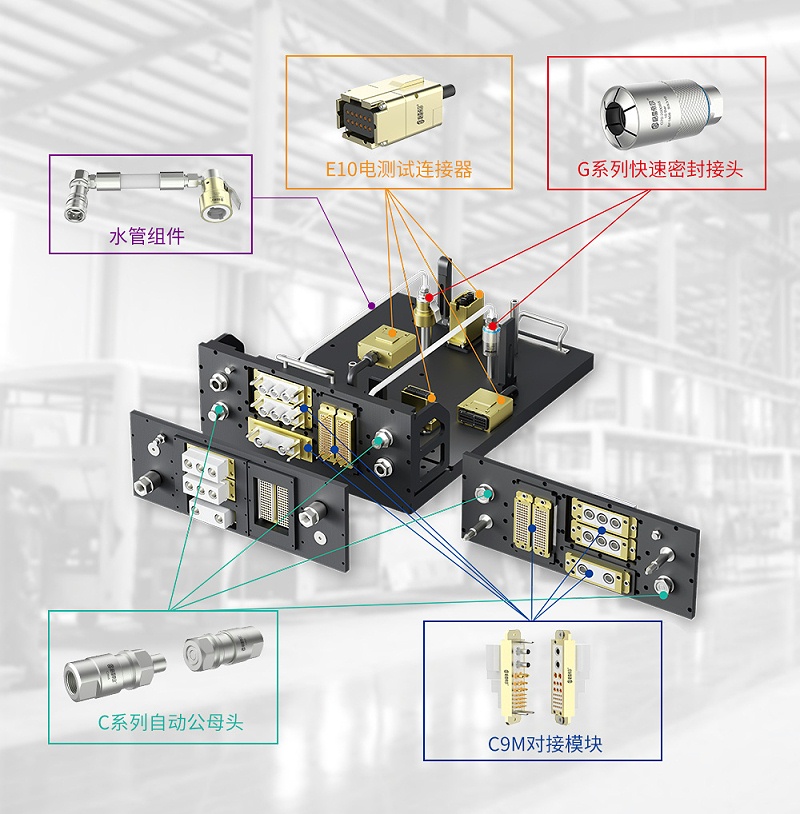

C9组合板以模块化理念构建，集成了C9-EV对接板、快速接头（公母型）、E10电接头和软管组件等。其强大之处在于能一次性、同步地连接大电流、信号电路、冷却水回路以及压缩空气管路，为DriveONE的自动化测试流程提供强力保障。

专用接头：可靠密封与空间优化

在DriveONE的测试环节，格雷希尔以下系列接头至关重要：

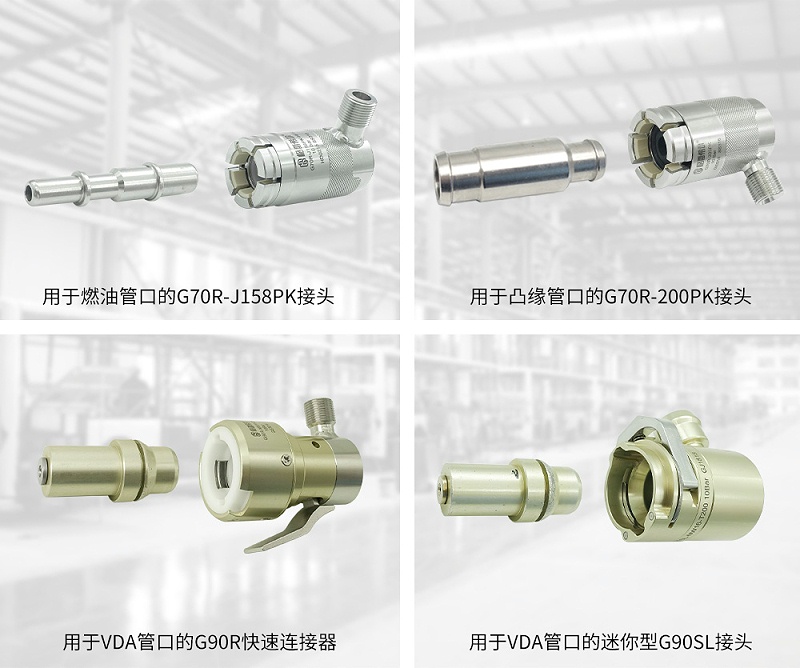

G70R系列： 针对冷却水、油、气路管口（如密封凸缘、J2044燃油管口、VDA管口）的快速密封测试而设计。L型构造有效节省安装空间。

G90系列 (G90R, G90SL)： 专为VDA管口打造，适用于油路、水路/冷却液测试及气密性检测。同样采用紧凑的L型设计。

这些接头采用高品质PEEK工程塑料爪牙作为核心密封元件，不仅耐高温性能优异，更能轻柔抓持管件，避免表面划伤，从而大幅提升接头耐用性和测试安全性。

电气测试集成方案：精准覆盖全需求

面对DriveONE托盘式电气测试（绝缘耐压、绝缘电阻、电气寿命等）的挑战，格雷希尔通过C9组合板提供集成化方案：

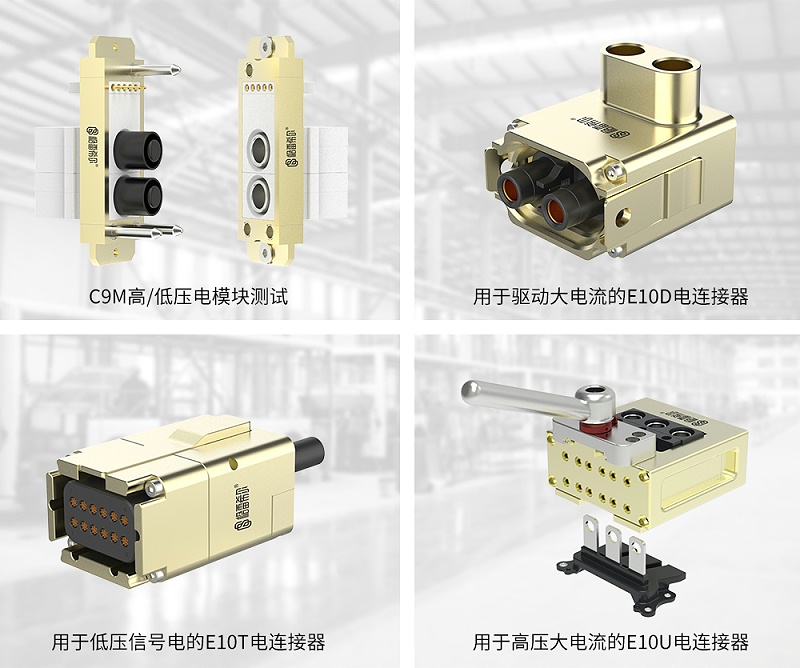

C9对接模块： 支持灵活模块组合，精准满足不同测试点的电压电流需求（从低电流信号到高电压、大电流）。

E10电连接器： 以高插拔寿命著称，适应长期高频使用，广泛兼容信号端口、各类圆形插针/孔、片状端口、夹片、VUW铜排、铜鼻子、接线柱等多种电气接口。

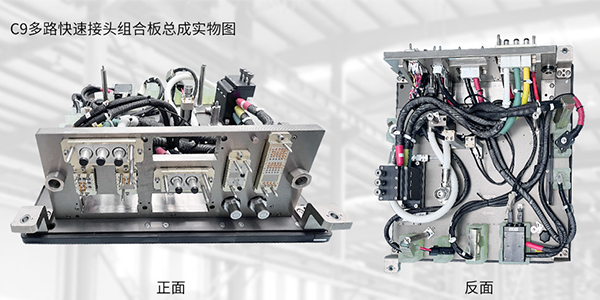

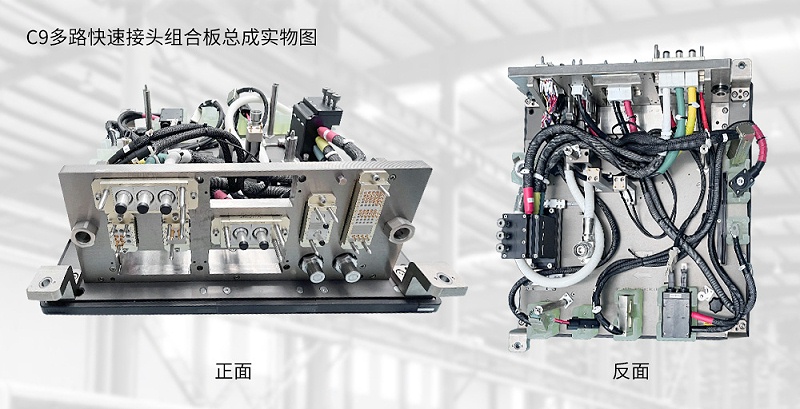

将上述为电性能测试优化的C9对接模块与E10电接头整合于统一的C9多路快速接头组合板总成内，可高效并行处理UVW高压、驱动大电流及低压信号等多样化的测试任务。这一高度集成的方案，完全满足华为DriveONE多合一电驱动系统对测试连接效率、可靠性和全面性的严苛标准。
